SAE-T-Verbinder - geschweißt
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:

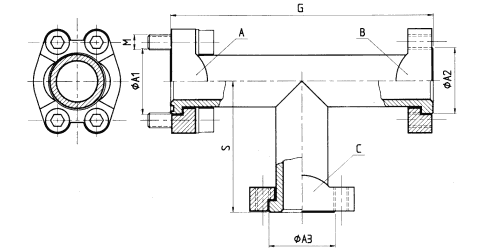

SAE-T-Verbinder - geschweißt
Material:
ST 37/ST 52
Bestellbezeichnung: |
|
- nur T-Stück |
T-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
Typ |
Anschluss A |
Anschluss B |
Anschluss C |
G |
L |
Gewicht kg |
||||
Größe |
A1 |
M |
Größe |
A2 |
Größe |
A1 |
|||||
Lochbild 3.000 P.S.I. |
|||||||||||
345 |
T 301 A-301 G-301 G |
1/2" |
30,2 |
M 8 × 30 |
1/2" |
30,2 |
1/2" |
30,2 |
133 |
67 |
0,97 |
345 |
T 302 A-302 G-302 G |
3/4" |
38,1 |
M 10 × 35 |
3/4" |
38,1 |
3/4" |
38,1 |
160 |
80 |
1,20 |
345 |
T 302 A-302 G-301 G |
3/4" |
38,1 |
M 10 × 35 |
3/4" |
38,1 |
1/2" |
30,2 |
160 |
67 |
1,14 |
345 |
T 303 A-303 G-303 G |
1" |
44,4 |
M 10 × 35 |
1" |
44,4 |
1" |
44,4 |
177 |
88 |
1,63 |
345 |
T 303 A-303 G-302 G |
1" |
44,4 |
M 10 × 35 |
1" |
44,4 |
3/4" |
38,1 |
177 |
80 |
1,50 |
345 |
T 303 A-303 G-301 G |
1" |
44,4 |
M 10 × 35 |
1" |
44,4 |
1/2" |
30,2 |
177 |
67 |
1,39 |
207 |
T 304 A-304 G-304 G |
1 1/4" |
50,8 |
M 10 × 30 |
1 1/4" |
50,8 |
1/4" |
50,8 |
208 |
103 |
2,25 |
207 |
T 304 A-304 G-303 G |
1 1/4" |
50,8 |
M 10 × 30 |
1 1/4" |
50,8 |
1" |
44,4 |
208 |
88 |
2,05 |
207 |
T 304 A-304 G-302 G |
1 1/4" |
50,8 |
M 10 × 30 |
1 1/4" |
50,8 |
3/4" |
38,1 |
208 |
80 |
1,94 |
207 |
T 305 A-305 G-305 G |
1 1/2" |
60,3 |
M 12 × 35 |
1 1/2" |
60,3 |
1 1/2" |
60,3 |
230 |
114 |
3,50 |
207 |
T 305 A-305 G-304 G |
1 1/2" |
60,3 |
M 12 × 35 |
1 1/2" |
60,3 |
1 1/4" |
50,8 |
230 |
103 |
3,03 |
207 |
T 305 A-305 G-303 G |
1 1/2" |
60,3 |
M 12 × 35 |
1 1/2" |
60,3 |
1" |
44,4 |
230 |
88 |
2,94 |
207 |
T 306 A-306 G-306 G |
2" |
71,4 |
M 12 × 35 |
2" |
71,4 |
2" |
71,4 |
244 |
122 |
4,20 |
207 |
T 306 A-306 G-305 G |
2" |
71,4 |
M 12 × 35 |
2" |
71,4 |
1 1/2" |
60,3 |
244 |
118 |
4,05 |
207 |
T 306 A-306 G-304 G |
2" |
71,4 |
M 12 × 35 |
2" |
71,4 |
1 1/4" |
50,8 |
244 |
115 |
3,87 |
172 |
T 307 A-307 G-307 G |
2 1/2" |
84,1 |
M 12 × 40 |
2 1/2" |
84,1 |
2 1/2" |
84,1 |
270 |
135 |
4,70 |
172 |
T 307 A-307 G-306 G |
2 1/2" |
84,1 |
M 12 × 40 |
2 1/2" |
84,1 |
2" |
74,1 |
270 |
128 |
4,30 |
172 |
T 307 A-307 G-305 G |
2 1/2" |
84,1 |
M 12 × 40 |
2 1/2" |
84,1 |
1 1/2" |
60,3 |
270 |
125 |
4,10 |
138 |
T 308 A-308 G-308 G |
3" |
101,6 |
M 16 × 50 |
3" |
101,6 |
3" |
101,6 |
293 |
146 |
8,20 |
138 |
T 308 A-308 G-307 G |
3" |
101,6 |
M 16 × 50 |
3" |
101,6 |
2 1/2" |
84,1 |
293 |
141 |
7,50 |
138 |
T 308 A-308 G-306 G |
3" |
101,6 |
M 16 × 50 |
3" |
101,6 |
2" |
71,4 |
293 |
133 |
7,20 |
34 |
T 309 A-309 G-309 G |
3 1/2" |
114,3 |
M 16 × 50 |
3 1/2" |
114,3 |
3 1/2" |
114,3 |
293 |
146 |
9,55 |
34 |
T 309 A-309 G-308 G |
3 1/2" |
114,3 |
M 16 × 50 |
3 1/2" |
114,3 |
3" |
101,6 |
293 |
146 |
9,20 |
34 |
T 309 A-309 G-307 G |
3 1/2" |
114,3 |
M 16 × 50 |
3 1/2" |
114,3 |
2 1/2" |
84,1 |
293 |
146 |
8,50 |
34 |
T 310 A-310 G-310 G |
4" |
127,0 |
M 16 × 50 |
4" |
127,0 |
4" |
127,0 |
332 |
165 |
12,10 |
34 |
T 310 A-310 G-309 G |
4" |
127,0 |
M 16 × 50 |
4" |
127,0 |
3 1/2" |
114,3 |
332 |
158 |
11,60 |
34 |
T 310 A-310 G-308 G |
4" |
127,0 |
M 16 × 50 |
4" |
127,0 |
3" |
101,6 |
332 |
158 |
10,95 |
34 |
T 311 A-311 G-311 G |
5" |
152,4 |
M 16 × 50 |
5" |
152,4 |
5" |
152,4 |
370 |
185 |
14,70 |
34 |
T 311 A-311 G-310 G |
5" |
152,4 |
M 16 × 50 |
5" |
152,4 |
4" |
127,0 |
370 |
177 |
13,95 |
34 |
T 311 A-311 G-309 G |
5" |
152,4 |
M 16 × 50 |
5" |
152,4 |
3 1/2" |
114,3 |
370 |
170 |
13,10 |
