Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > Cetop-Anschweißflanschverbindung
Cetop-Anschweißflanschverbindung
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
Cetop-Anschweißflanschverbindung
Material:
ST 44.3 (FE 430)
ST 52.3 (FE 510)
Bestellbezeichnung: |
|
- Flanschkupplung |
CET-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |

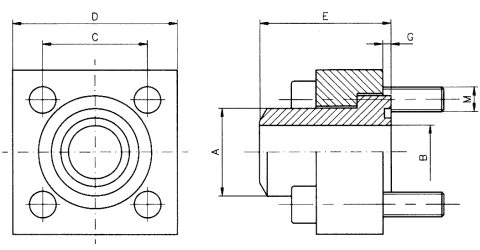

Abmessungen |
|||||
A |
B |
C |
D |
E |
G |
|||
Lochbild 3.000 P.S.I. |
||||||||
250 |
3/8" |
CET 38 ST 250 |
18 |
12,5 |
24,7 |
40 |
30 |
1 |
250 |
1/2" |
CET 12 ST 250 |
22 |
15 |
29,7 |
45 |
30 |
1 |
250 |
3/4" |
CET 34 ST 250 |
28 |
20 |
35,3 |
50 |
35 |
1 |
250 |
1" |
CET 1 ST 250 |
35 |
25 |
43,8 |
65 |
40 |
1 |
250 |
1 1/4" |
CET 114 ST 250 |
43 |
32 |
51,6 |
75 |
45 |
1 |
250 |
1 1/2" |
CET 112 ST 250 |
50 |
38 |
60 |
85 |
50 |
1 |
250 |
2" |
CET 2 ST 250 |
62 |
47 |
69,4 |
100 |
60 |
1,5 |
250 |
2 1/2" |
CET 212 ST 250 |
76 |
58 |
83,4 |
120 |
70 |
1,5 |
250 |
3" |
CET 3 ST 250 |
90 |
70 |
102,5 |
140 |
80 |
1,5 |
250 |
3 1/2" |
CET 312 ST 250 |
102 |
80 |
102,5 |
140 |
90 |
1,5 |
250 |
4" |
CET 4 ST 250 |
114 |
90 |
113,2 |
160 |
105 |
1,5 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
Lochbild 3.000 P.S.I. |
||||
250 |
3/8" |
CET 38 ST 250 |
M 6 × 25 |
0,17 |
250 |
1/2" |
CET 12 ST 250 |
M 8 × 30 |
0,22 |
250 |
3/4" |
CET 34 ST 250 |
M 8 × 30 |
0,32 |
250 |
1" |
CET 1 ST 250 |
M 10 × 35 |
0,63 |
250 |
1 1/4" |
CET 114 ST 250 |
M 12 × 40 |
0,92 |
250 |
1 1/2" |
CET 112 ST 250 |
M 14 × 45 |
1,34 |
250 |
2" |
CET 2 ST 250 |
M 16 × 55 |
2,30 |
250 |
2 1/2" |
CET 212 ST 250 |
M 20 × 65 |
4,00 |
250 |
3" |
CET 3 ST 250 |
M 20 × 75 |
6,03 |
250 |
3 1/2" |
CET 312 ST 250 |
M 20 × 90 |
7,56 |
250 |
4" |
CET 4 ST 250 |
M 24 × 100 |
10,96 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
|||||
A |
B |
C |
D |
E |
G |
|||
Lochbild 6.000 P.S.I. |
||||||||
400 |
3/8" |
CET 38 ST 400 |
18 |
11 |
24,7 |
40 |
35 |
1 |
400 |
1/2" |
CET 12 ST 400 |
22 |
14 |
29,7 |
45 |
40 |
1 |
400 |
3/4" |
CET 34 ST 400 |
28 |
18 |
35,3 |
50 |
45 |
1 |
400 |
1" |
CET 1 ST 400 |
35 |
22 |
43,8 |
65 |
50 |
1 |
400 |
1 1/4" |
CET 114 ST 400 |
44 |
29 |
51,6 |
75 |
55 |
1 |
400 |
1 1/2" |
CET 112 ST 400 |
51 |
35 |
60 |
85 |
60 |
1 |
400 |
2" |
CET 2 ST 400 |
61 |
43 |
69,4 |
100 |
70 |
1,5 |
400 |
2 1/2" |
CET 212 ST 400 |
80 |
53 |
83,4 |
120 |
80 |
1,5 |
400 |
3" |
CET 3 ST 400 |
90 |
58 |
102,5 |
140 |
90 |
1,5 |
400 |
3 1/2" |
CET 312 ST 400 |
102 |
63 |
102,5 |
140 |
95 |
1,5 |
400 |
4" |
CET 4 ST 400 |
114 |
74 |
113,2 |
160 |
105 |
1,5 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
Lochbild 6.000 P.S.I. |
||||
400 |
3/8" |
CET 38 ST 400 |
M 6 × 25 |
0,20 |
400 |
1/2" |
CET 12 ST 400 |
M 8 × 30 |
0,31 |
400 |
3/4" |
CET 34 ST 400 |
M 8 × 35 |
0,45 |
400 |
1" |
CET 1 ST 400 |
M 10 × 40 |
0,83 |
400 |
1 1/4" |
CET 114 ST 400 |
M 12 × 45 |
1,19 |
400 |
1 1/2" |
CET 112 ST 400 |
M 14 × 55 |
1,80 |
400 |
2" |
CET 2 ST 400 |
M 16 × 65 |
3,08 |
400 |
2 1/2" |
CET 212 ST 400 |
M 20 × 75 |
5,14 |
400 |
3" |
CET 3 ST 400 |
M 20 × 90 |
7,34 |
400 |
3 1/2" |
CET 312 ST 400 |
M 20 × 90 |
8,09 |
400 |
4" |
CET 4 ST 400 |
M 24 × 100 |
12,75 |
