SAE-Flanschhälften - flach
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Flanschhälften - flach
Material:
C 60 |
Oberfläche: gal. verzinkt, gelb chromatiert |
Bestellbezeichnung: |
|
- nur Flansch |
HF-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |

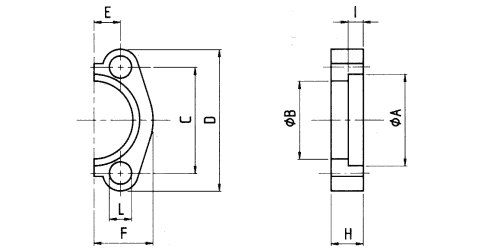

Abmessungen |
||||||||
A |
B |
C |
D |
E |
F |
H |
I |
L |
|||
Lochbild 3.000 P.S.I. |
|||||||||||
345 |
1/2" |
FH 3001 |
30,96 |
24,26 |
38,10 |
54 |
8,74 |
22,8 |
13 |
6,22 |
9 |
345 |
3/4" |
FH 3002 |
38,89 |
32,13 |
47,63 |
65 |
11,13 |
25,9 |
14 |
6,22 |
11 |
345 |
1" |
FH 3003 |
45,24 |
38,48 |
52,37 |
70 |
13,08 |
29,2 |
16 |
7,49 |
11 |
276 |
1 1/4" |
FH 3004 |
51,59 |
43,69 |
58,72 |
79 |
15,09 |
36,6 |
16 |
7,49 |
11 |
207 |
1 1/2" |
FH 3005 |
61,09 |
50,80 |
69,85 |
94 |
17,86 |
41,1 |
16 |
7,49 |
13 |
207 |
2" |
FH 3006 |
72,24 |
62,74 |
77,77 |
102 |
21,44 |
48,2 |
16 |
9,02 |
13 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
FH 3001 |
M 8 × 25 |
5/16 × 1 1/4 |
0,06 |
345 |
3/4" |
FH 3002 |
M 10 × 30 |
3/8 × 1 1/4 |
0,07 |
345 |
1" |
FH 3003 |
M 10 × 30 |
3/8 × 1 1/4 |
0,10 |
276 |
1 1/4" |
FH 3004 |
M 10 × 35 |
- |
0,15 |
207 |
1 1/2" |
FH 3005 |
M 12 × 35 |
1/2 × 1 1/2 |
0,18 |
207 |
2" |
FH 3006 |
M 12 × 35 |
1/2 × 1 1/2 |
0,22 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
|||||||||
A |
B |
C |
D |
E |
F |
H |
I |
L |
||||
Lochbild 6.000 P.S.I. |
||||||||||||
420 |
1/2" |
FH 6001 |
32,54 |
24,64 |
40,49 |
56 |
9,12 |
23,6 |
16 |
7,24 |
9 |
|
420 |
3/4" |
FH 6002 |
42,06 |
32,51 |
50,80 |
71 |
11,91 |
30,0 |
20 |
8,26 |
11 |
|
420 |
1" |
FH 6003 |
48,41 |
38,86 |
57,15 |
81 |
13,89 |
34,8 |
25 |
9,02 |
13 |
|
420 |
1 1/4" |
FH 6004 |
54,76 |
44,45 |
66,68 |
95 |
15,88 |
38,6 |
27 |
9,78 |
15 |
|
420 |
1 1/2" |
FH 6005 |
64,29 |
51,56 |
79,38 |
113 |
18,26 |
47,5 |
30 |
12,07 |
17 |
|
420 |
2" |
FH 6006 |
80,16 |
67,56 |
96,82 |
133 |
22,23 |
56,9 |
37 |
12,07 |
21 |
|
420 |
2 1/2" |
FH 6007 |
108,90 |
90 |
123,80 |
180 |
29,40 |
75,08 |
45 |
20,50 |
26 |
|
420 |
3" |
FH 6008 |
132,50 |
115,00 |
152,40 |
215 |
35,80 |
99,08 |
55 |
25,50 |
32 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
420 |
1/2" |
FH 6001 |
M 8 × 30 |
5/16 × 1 1/4 |
0,08 |
420 |
3/4" |
FH 6002 |
M 10 × 35 |
3/8 × 1 1/2 |
0,16 |
420 |
1" |
FH 6003 |
M 12 × 45 |
7/16 × 1 3/4 |
0,25 |
420 |
1 1/4" |
FH 6004 |
M 14 × 45 |
1/2 × 1 3/4 |
0,34 |
420 |
1 1/2" |
FH 6005 |
M 16 × 50 |
5/8 × 2 |
0,55 |
420 |
2" |
FH 6006 |
M 20 × 65 |
3/4 × 2 1/2 |
1,02 |
420 |
2 1/2" |
FH 6007 |
M 24 × 75 |
- |
2,05 |
420 |
3" |
FH 6008 |
M 30 × 90 |
- |
4,30 |
