Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > SAE-Vollflansch mit metrischen Gewinden
SAE-Vollflansch mit metrischen Gewinden
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Vollflansch mit metrischen Gewinden
Material:
1.) |
ST 52.3 (FE 510) |
Oberfläche: gal. verzinkt, gelb chromatiert |
2.) |
1.4404 |
rostfrei |
|
316L |
|
Bestellbezeichnung: |
ST 52.3 |
1.4404 |
- nur Flansch |
VFG-... |
VFGx-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

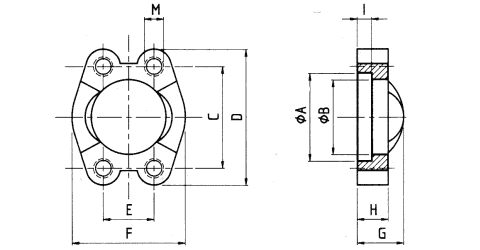

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., M; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
||||||||
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||
Lochbild 3.000 P.S.I. |
|||||||||||
345 |
1/2" |
VFG 3001 |
30,96 |
24,26 |
38,10 |
54 |
17,48 |
45,6 |
19 |
13 |
6,22 |
345 |
3/4" |
VFG 3002 |
38,89 |
32,13 |
47,63 |
65 |
22,23 |
51,8 |
22 |
14 |
6,22 |
345 |
1" |
VFG 3003 |
45,24 |
38,48 |
52,37 |
70 |
26,19 |
58,4 |
24 |
16 |
7,49 |
276 |
1 1/4" |
VFG 3004 |
51,59 |
43,69 |
58,72 |
79 |
30,18 |
72,6 |
22 |
14 |
7,49 |
207 |
1 1/2" |
VFG 3005 |
61,09 |
50,80 |
69,85 |
94 |
35,71 |
82,2 |
25 |
16 |
7,49 |
207 |
2" |
VFG 3006 |
72,24 |
62,74 |
77,77 |
102 |
42,88 |
96,4 |
26 |
16 |
9,02 |
172 |
2 1/2" |
VFG 3007 |
84,94 |
74,93 |
88,90 |
114 |
50,80 |
108,2 |
38 |
19 |
9,02 |
138 |
3" |
VFG 3008 |
102,39 |
90,93 |
106,38 |
135 |
61,93 |
130,6 |
41 |
22 |
9,02 |
34 |
3 1/2" |
VFG 3009 |
115,10 |
102,36 |
120,65 |
152 |
69,85 |
139 |
28 |
22 |
10,72 |
34 |
4" |
VFG 3010 |
127,79 |
115,06 |
130,18 |
162 |
77,77 |
152 |
35 |
25 |
10,72 |
34 |
5" |
VFG 3011 |
153,19 |
140,46 |
152,40 |
184 |
92,08 |
180 |
41 |
28 |
10,72 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
Lochbild 3.000 P.S.I. |
||||
345 |
1/2" |
VFG 3001 |
M 8 |
0,15 |
345 |
3/4" |
VFG 3002 |
M 10 |
0,17 |
345 |
1" |
VFG 3003 |
M 10 |
0,22 |
276 |
1 1/4" |
VFG 3004 |
M 10 |
0,30 |
207 |
1 1/2" |
VFG 3005 |
M 12 |
0,45 |
207 |
2" |
VFG 3006 |
M 12 |
0,50 |
172 |
2 1/2" |
VFG 3007 |
M 12 |
0,74 |
138 |
3" |
VFG 3008 |
M 16 |
1,30 |
34 |
3 1/2" |
VFG 3009 |
M 16 |
1,50 |
34 |
4" |
VFG 3010 |
M 16 |
1,65 |
34 |
5" |
VFG 3011 |
M 16 |
2,50 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
||||||||
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||
Lochbild 6.000 P.S.I. |
|||||||||||
420 |
1/2" |
VFG 6001 |
32,54 |
24,64 |
40,49 |
56 |
18,24 |
47,2 |
22 |
16 |
7,24 |
420 |
3/4" |
VFG 6002 |
42,06 |
32,51 |
50,80 |
71 |
23,80 |
60 |
28 |
19 |
8,26 |
420 |
1" |
VFG 6003 |
48,41 |
38,86 |
57,15 |
81 |
27,76 |
69,9 |
33 |
24 |
9,02 |
420 |
1 1/4" |
VFG 6004 |
54,76 |
44,45 |
66,68 |
95 |
31,75 |
77,2 |
38 |
27 |
9,78 |
420 |
1 1/2" |
VFG 6005 |
64,29 |
51,56 |
79,38 |
113 |
36,50 |
95 |
43 |
30 |
12,07 |
420 |
2" |
VFG 6006 |
80,16 |
67,56 |
96,82 |
133 |
44,45 |
113,8 |
52 |
37 |
12,07 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
Lochbild 6.000 P.S.I. |
||||
420 |
1/2" |
VFG 6001 |
M 8 |
0,16 |
420 |
3/4" |
VFG 6002 |
M 10 |
0,35 |
420 |
1" |
VFG 6003 |
M 12 |
0,53 |
420 |
1 1/4" |
VFG 6004 |
M 14 |
0,80 |
420 |
1 1/2" |
VFG 6005 |
M 16 |
1,35 |
420 |
2" |
VFG 6006 |
M 20 |
2,10 |
