SAE-Anschweiß-Gegenflansch - metrisch
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Anschweiß-Gegenflansch - metrisch
Material:
1.) |
ST 44.3 (FE 430) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 |
1.4404 |
- nur Flansch |
GFS-... |
GF-x-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach dem anzuschweißenden Rohr festgelegt.

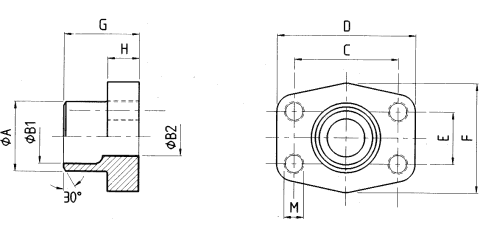

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., M; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||
Rohr |
A |
B1 |
B2 |
C |
D |
E |
F |
G |
H |
|||
Lochbild 3.000 P.S.I. |
||||||||||||
250 |
1/2" |
GFS 080 SRE 20 |
20 × 3 |
20 |
14 |
14 |
38,10 |
54 |
17,48 |
46 |
35 |
16 |
160 |
1/2" |
GFS 080 SRE 22 |
22 × 3 |
22 |
16 |
13 |
38,10 |
54 |
17,48 |
46 |
35 |
16 |
250 |
3/4" |
GFS 100 SRE 25 |
25 × 3 |
25 |
19 |
19 |
47,63 |
65 |
22,23 |
50 |
36 |
18 |
160 |
3/4" |
GFS 100 SRE 28 |
28 × 3 |
28 |
21,5 |
19 |
47,63 |
65 |
22,23 |
50 |
36 |
18 |
250 |
1" |
GFS 102 SRE 30 |
30 × 4 |
30 |
22 |
22 |
52,37 |
70 |
26,19 |
55 |
38 |
18 |
160 |
1" |
GFS 102 SRE 35 |
35 × 3 |
35 |
27 |
25 |
52,37 |
70 |
26,19 |
55 |
38 |
18 |
250 |
1 1/4" |
GFS 104 SRE 38 |
38 × 4 |
38 |
30 |
30 |
58,72 |
79 |
30,18 |
68 |
41 |
21 |
160 |
1 1/4" |
GFS 104 SRE 42 |
42 × 3 |
43 |
36 |
31 |
58,72 |
79 |
30,18 |
68 |
41 |
21 |
210 |
1 1/2" |
GFS 106 SRE 38 |
38 × 4 |
38 |
30 |
30 |
69,85 |
93 |
35,71 |
78 |
44,5 |
24,5 |
160 |
1 1/2" |
GFS 106 SRE 42 |
42 × 3 |
42 |
36 |
36 |
69,85 |
93 |
35,71 |
78 |
44,5 |
24,5 |
160 |
1 1/2" |
GFS 106 SRE 48 |
48,3 × 4,5 |
49 |
38 |
38 |
69,85 |
93 |
35,71 |
78 |
44,5 |
24,5 |
160 |
2" |
GFS 108 SRE 60 |
60,3 × 5,6 |
61 |
49 |
49 |
77,77 |
102 |
42,88 |
90 |
45 |
25 |
160 |
2 1/2" |
GFS 110 SRE 76 |
76,1 × 7,1 |
77 |
62 |
62 |
88,90 |
114 |
50,80 |
105 |
50 |
25 |
140 |
3" |
GFS 112 SRE 76 |
76,1 × 7,1 |
77 |
62 |
62 |
106,38 |
134 |
61,93 |
125 |
51 |
26 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
Lochbild 3.000 P.S.I. |
||||
250 |
1/2" |
GFS 080 SRE 20 |
M 8 |
0,28 |
160 |
1/2" |
GFS 080 SRE 22 |
M 8 |
0,28 |
250 |
3/4" |
GFS 100 SRE 25 |
M 10 |
0,39 |
160 |
3/4" |
GFS 100 SRE 28 |
M 10 |
0,39 |
250 |
1" |
GFS 102 SRE 30 |
M 10 |
0,46 |
160 |
1" |
GFS 102 SRE 35 |
M 10 |
0,47 |
250 |
1 1/4" |
GFS 104 SRE 38 |
M 10 |
0,66 |
160 |
1 1/4" |
GFS 104 SRE 42 |
M 10 |
0,66 |
210 |
1 1/2" |
GFS 106 SRE 38 |
M 12 |
1,05 |
160 |
1 1/2" |
GFS 106 SRE 42 |
M 12 |
1,05 |
160 |
1 1/2" |
GFS 106 SRE 48 |
M 12 |
1,05 |
160 |
2" |
GFS 108 SRE 60 |
M 12 |
1,20 |
160 |
2 1/2" |
GFS 110 SRE 76 |
M 12 |
1,40 |
140 |
3" |
GFS 112 SRE 76 |
M 16 |
2,15 |
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||
Rohr |
A |
B1 |
B2 |
C |
D |
E |
F |
G |
H |
|||
Lochbild 6.000 P.S.I. |
||||||||||||
315 |
1/2" |
GFS 401 SRE 20 |
20 × 3 |
20 |
14 |
14 |
40,49 |
54 |
18,24 |
46 |
34 |
16 |
315 |
3/4" |
GFS 402 SRE 20 |
20 × 3 |
20 |
14 |
14 |
50,80 |
71 |
23,80 |
55 |
35 |
21 |
315 |
3/4" |
GFS 402 SRE 25 |
25 × 4 |
25 |
17 |
17 |
50,80 |
71 |
23,80 |
55 |
35 |
21 |
315 |
1" |
GFS 403 SRE 25 |
25 × 4 |
25 |
17 |
17 |
57,15 |
81 |
27,76 |
65 |
42 |
25 |
315 |
1" |
GFS 403 SRE 30 |
30 × 4 |
30 |
22 |
22 |
57,15 |
81 |
27,76 |
65 |
42 |
25 |
315 |
1 1/4" |
GFS 404 SRE 30 |
30 × 4 |
30 |
22 |
22 |
66,68 |
95 |
31,75 |
78 |
44 |
25 |
315 |
1 1/4" |
GFS 404 SRE 38 |
38 × 6 |
38 |
26 |
26 |
66,68 |
95 |
31,75 |
78 |
44 |
25 |
315 |
1 1/2" |
GFS 405 SRE 38 |
38 × 6 |
38 |
26 |
26 |
79,38 |
112 |
36,50 |
94 |
56 |
28 |
315 |
1 1/2" |
GFS 405 SRE 48 |
48,3 × 8 |
49 |
32 |
32 |
79,38 |
112 |
36,50 |
94 |
56 |
28 |
315 |
1 1/2" |
GFS 405 SRE 60 |
60,3 × 10 |
61 |
40 |
40 |
79,38 |
112 |
36,50 |
94 |
56 |
28 |
315 |
2" |
GFS 406 SRE 60 |
60,3 × 10 |
61 |
40 |
40 |
96,82 |
134 |
44,45 |
114 |
65 |
33 |
315 |
2" |
GFS 406 SRE 76 |
76,1 × 12,5 |
76 |
48 |
48 |
96,82 |
134 |
44,45 |
114 |
80 |
33 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
Lochbild 6.000 P.S.I. |
||||
315 |
1/2" |
GFS 401 SRE 20 |
M 8 |
0,29 |
315 |
3/4" |
GFS 402 SRE 20 |
M 10 |
0,50 |
315 |
3/4" |
GFS 402 SRE 25 |
M 10 |
0,53 |
315 |
1" |
GFS 403 SRE 25 |
M 12 |
0,76 |
315 |
1" |
GFS 403 SRE 30 |
M 12 |
0,80 |
315 |
1 1/4" |
GFS 404 SRE 30 |
M 14 |
1,20 |
315 |
1 1/4" |
GFS 404 SRE 38 |
M 14 |
1,29 |
315 |
1 1/2" |
GFS 405 SRE 38 |
M 16 |
1,52 |
315 |
1 1/2" |
GFS 405 SRE 48 |
M 16 |
1,57 |
315 |
1 1/2" |
GFS 405 SRE 60 |
M 16 |
1,65 |
315 |
2" |
GFS 406 SRE 60 |
M 20 |
2,45 |
315 |
2" |
GFS 406 SRE 76 |
M 20 |
2,96 |
