Vorschweißbund
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
Vorschweißbund
Ausführung:
Schweißfugenform nach DIN 2559
Material:
Stutzen |
ST 52.3 / C15 |
auch in 1.4571 lieferbar |
Bestellbezeichnung: |
|
- nur Schweißstutzen mit Nut |
VKS-.../AxS |
- nur Schweißstutzen ohne Nut |
G-VKS-.../AxS |
- inkl. Flansch |
(G) VKS-.../AxS-K |
- inkl. Flansch, Schraubensatz und O-Ring |
VKS-.../AxS-KM |
- Flanschkupplung |
D-VKS-.../AxS |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
DN |
Typ |

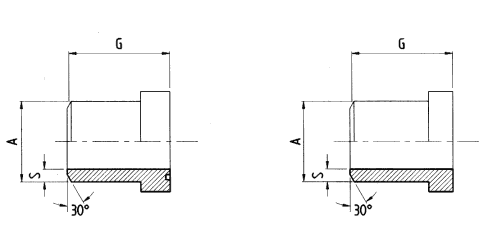

Abmessungen |
O-Ring |
Gewicht kg |
|
AxS |
G |
|||||
Schweißstutzen (mit Nut) |
||||||
|
10 |
VKS 10 |
>18xS |
43 |
16,3 × 2,4 |
|
|
16 |
VKS 16 |
>27xS |
50 |
25,3 × 2,4 |
|
|
20 |
VKS 20 |
>34xS |
56 |
29,8 × 2,6 |
|
|
25 |
VKS 25 |
>43xS |
64 |
34,5 × 2,6 |
|
|
32 |
VKS 32 |
>49xS |
68 |
43,0 × 3,0 |
|
|
40 |
VKS 40 |
>61xS |
80 |
53,3 × 5,33 |
|
|
50 |
VKS 50 |
>77xS |
98 |
61,0 × 5,0 |
|
|
65 |
VKS 65 |
>89xS |
109 |
75,0 × 5,0 |
|
|
80 |
VKS 80 |
>115xS |
135 |
88,0 × 6,0 |
|
|
100 |
VKS 100 |
>153xS |
150 |
115,0 × 6,0 |
|
|
125 |
VKS 125 |
>178xS |
190 |
148,0 × 7,0 |
|
|
150 |
VKS 150 |
>220xS |
190 |
183,5 × 7,0 |
|
max. Betriebs- druck kg/cm² |
DN |
Typ |
Abmessungen |
O-Ring |
Gewicht kg |
|
AxS |
G |
|||||
Schweißstutzen (ohne Nut) |
||||||
|
10 |
G-VKS 10 |
>18xS |
40 |
|
|
|
16 |
G-VKS 16 |
>27xS |
47 |
|
|
|
20 |
G-VKS 20 |
>34xS |
53 |
|
|
|
25 |
G-VKS 25 |
>43xS |
61 |
|
|
|
32 |
G-VKS 32 |
>49xS |
68 |
|
|
|
40 |
G-VKS 40 |
>61xS |
80 |
|
|
|
50 |
G-VKS 50 |
>77xS |
98 |
|
|
|
65 |
G-VKS 65 |
>89xS |
106 |
|
|
|
80 |
G-VKS 80 |
>115xS |
132 |
|
|
|
100 |
G-VKS 100 |
>153xS |
147 |
|
|
|
125 |
G-VKS 125 |
>178xS |
187 |
|
|
|
150 |
G-VKS 150 |
>220xS |
187 |
|
|
