Produkte: Hydraulikkomponenten > SAE Hochdruckflanschverbindungen > SAE-Einschweiß-Gegenflansch
SAE-Einschweiß-Gegenflansch
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Einschweiß-Gegenflansch
Material:
1.) |
ST 44.3 (FE 430) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 |
1.4404 |
- Flansch mit metrischen Gewinden |
GFS-...SM |
GF-x-...SM |
- Flansch mit UNC-Gewinden |
GFS-...SU |
GF-x-...SU |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.

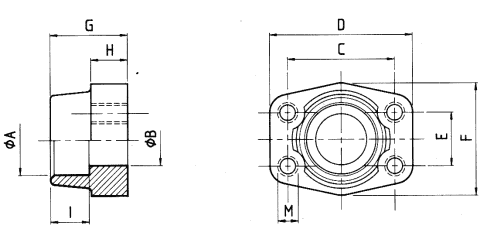

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., M; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
||||||||
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||
Lochbild 3.000 P.S.I. |
|||||||||||
345 |
1/2" |
GFS 080 S |
21,6 |
13 |
38,10 |
54 |
17,48 |
46 |
36 |
16 |
19 |
345 |
1/2" |
GFS 080 S-038 |
17,5 |
13 |
38,10 |
54 |
17,48 |
46 |
36 |
16 |
19 |
345 |
1/2" |
GFS 080 S-A20 |
20,3 |
13 |
38,10 |
54 |
17,48 |
46 |
36 |
16 |
19 |
345 |
3/4" |
GFS 100 S |
27,2 |
19 |
47,63 |
65 |
22,23 |
50 |
36 |
18 |
19 |
345 |
3/4" |
GFS 100 S-A25 |
25,3 |
19 |
47,63 |
65 |
22,23 |
50 |
36 |
18 |
19 |
345 |
1" |
GFS 102 S |
34,0 |
25 |
52,37 |
70 |
26,19 |
55 |
38 |
18 |
19 |
345 |
1" |
GFS 102 S-A30 |
30,3 |
25 |
52,37 |
70 |
26,19 |
55 |
38 |
18 |
19 |
276 |
1 1/4" |
GFS 104 S |
42,8 |
32 |
58,72 |
79 |
30,18 |
68 |
41 |
21 |
22 |
276 |
1 1/4" |
GFS 104 S-A38 |
38,3 |
32 |
58,72 |
79 |
30,18 |
68 |
41 |
21 |
22 |
207 |
1 1/2" |
GFS 106 S |
48,6 |
38 |
69,85 |
93 |
35,71 |
78 |
45 |
25 |
24 |
207 |
1 1/2" |
GFS 106 S-A50 |
50,5 |
38 |
69,85 |
93 |
35,71 |
78 |
45 |
25 |
24 |
207 |
2" |
GFS 108 S |
61,0 |
51 |
77,77 |
102 |
42,88 |
90 |
45 |
25 |
26 |
172 |
2 1/2" |
GFS 110 S |
76,6 |
63 |
88,90 |
114 |
50,80 |
105 |
50 |
25 |
30 |
138 |
3" |
GFS 112 S |
90,5 |
73 |
106,38 |
134 |
61,93 |
124 |
50 |
27 |
34 |
34 |
3 1/2" |
GFS 114 S |
103,0 |
89 |
120,65 |
152 |
69,85 |
136 |
48 |
27 |
34 |
34 |
4" |
GFS 116 S |
115,5 |
99 |
130,18 |
162 |
77,77 |
146 |
48 |
27 |
34 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
GFS 080 S |
M 8 |
5/16 |
0,25 |
345 |
1/2" |
GFS 080 S-038 |
M 8 |
5/16 |
0,28 |
345 |
1/2" |
GFS 080 S-A20 |
M 8 |
5/16 |
0,25 |
345 |
3/4" |
GFS 100 S |
M 10 |
3/8 |
0,39 |
345 |
3/4" |
GFS 100 S-A25 |
M 10 |
3/8 |
0,39 |
345 |
1" |
GFS 102 S |
M 10 |
3/8 |
0,46 |
345 |
1" |
GFS 102 S-A30 |
M 10 |
3/8 |
0,46 |
276 |
1 1/4" |
GFS 104 S |
M 10 |
7/16 |
0,66 |
276 |
1 1/4" |
GFS 104 S-A38 |
M 10 |
7/16 |
0,66 |
207 |
1 1/2" |
GFS 106 S |
M 12 |
1/2 |
1,05 |
207 |
1 1/2" |
GFS 106 S-A50 |
M 12 |
1/2 |
1,05 |
207 |
2" |
GFS 108 S |
M 12 |
1/2 |
1,19 |
172 |
2 1/2" |
GFS 110 S |
M 12 |
1/2 |
1,40 |
138 |
3" |
GFS 112 S |
M 16 |
5/8 |
2,15 |
34 |
3 1/2" |
GFS 114 S |
M 16 |
5/8 |
2,40 |
34 |
4" |
GFS 116 S |
M 16 |
5/8 |
2,85 |
maximaler Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
|||||||||
A |
B |
C |
D |
E |
F |
G |
H |
I |
||||
Lochbild 6.000 P.S.I. |
||||||||||||
414 |
1/2" |
GFS 401 S-012 |
21,6 |
13 |
40,49 |
54 |
18,24 |
46 |
36 |
16 |
19 |
|
414 |
1/2" |
GFS 401 S-038 |
17,5 |
13 |
40,49 |
54 |
18,24 |
46 |
36 |
16 |
19 |
|
414 |
1/2" |
GFS 401 S-A20 |
20,3 |
13 |
40,49 |
54 |
18,24 |
46 |
36 |
16 |
19 |
|
414 |
3/4" |
GFS 402 S |
27,2 |
19 |
50,80 |
71 |
23,80 |
55 |
35 |
21 |
22 |
|
414 |
3/4" |
GFS 402 S-A25 |
25,3 |
19 |
50,80 |
71 |
23,80 |
55 |
35 |
21 |
22 |
|
414 |
1" |
GFS 403 S |
34,0 |
25 |
57,15 |
81 |
27,76 |
65 |
42 |
25 |
22 |
|
414 |
1" |
GFS 403 S-A30 |
30,3 |
25 |
57,15 |
81 |
27,76 |
65 |
42 |
25 |
22 |
|
414 |
1 1/4" |
GFS 404 S |
42,8 |
32 |
66,68 |
95 |
31,75 |
78 |
45 |
27 |
25 |
|
414 |
1 1/4" |
GFS 404 S-A38 |
38,3 |
32 |
66,68 |
95 |
31,75 |
78 |
45 |
27 |
25 |
|
414 |
1 1/2" |
GFS 405 S |
48,6 |
38 |
79,38 |
112 |
36,50 |
94 |
50 |
30 |
28 |
|
414 |
1 1/2" |
GFS 405 S-A50 |
50,5 |
38 |
79,38 |
112 |
36,50 |
94 |
50 |
30 |
28 |
|
414 |
2" |
GFS 406 S |
61,0 |
51 |
96,82 |
134 |
44,45 |
114 |
65 |
37 |
24 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
GFS 401 S-012 |
M 8 |
5/16 |
0,26 |
414 |
1/2" |
GFS 401 S-038 |
M 8 |
5/16 |
0,29 |
414 |
1/2" |
GFS 401 S-A20 |
M 8 |
5/16 |
0,26 |
414 |
3/4" |
GFS 402 S |
M 10 |
3/8 |
0,50 |
414 |
3/4" |
GFS 402 S-A25 |
M 10 |
3/8 |
0,50 |
414 |
1" |
GFS 403 S |
M 12 |
7/16 |
0,76 |
414 |
1" |
GFS 403 S-A30 |
M 12 |
7/16 |
0,76 |
414 |
1 1/4" |
GFS 404 S |
M 14 |
1/2 |
1,20 |
414 |
1 1/4" |
GFS 404 S-A38 |
M 14 |
1/2 |
1,20 |
414 |
1 1/2" |
GFS 405 S |
M 16 |
5/8 |
1,65 |
414 |
1 1/2" |
GFS 405 S-A50 |
M 16 |
5/8 |
1,65 |
414 |
2" |
GFS 406 S |
M 20 |
3/4 |
2,45 |
