SAE-Außengewindeflansch DIN 3901/3902
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Außengewindeflansch DIN 3901/3902
DIN 3901 / 3902
Bohrungsform W
Material:
1.) |
9SMnPb28K/C15 |
Oberfläche: gal. verzinkt, gelb chromatiert |
|
(mild steel) |
|
2.) |
1.4571 |
rostfrei |
|
316 Ti |
|
Bestellbezeichnung: |
9SMnPb28K |
1.4571 |
- nur Zwischenstück |
SFCE-... |
SFCE-x-... |
- inkl. Halbflanschen, metrischem Schraubensatz und O-Ring (Mutter und Schneidring) |
SFCE-...M(M) |
SFCE-x-...Mx(M) |
- inkl. Halbflanschen, UNC-Schraubensatz und O-Ring (Mutter und Schneidring) |
SFCE-...U(M) |
SFCE-x-...Ux(M) |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
Hinweis: Der angegebene Nenndruck ist nach der SAE J 518 C durch den Flansch bzw. nach der Verschraubung nach DIN 3861 festgelegt.

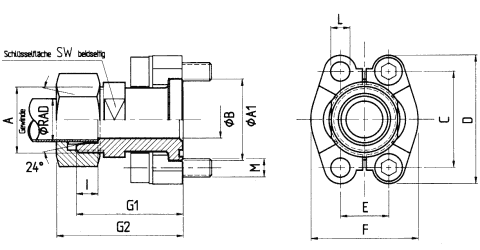

↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||||
A |
A1 |
B |
C |
D |
E |
F |
G1 |
G1 |
I |
L |
SW |
|||
Lochbild 3.000 P.S.I. |
||||||||||||||
315 |
1/2" |
SFCE 3001 /L15 |
M 22 × 1,5 |
30,2 |
16/20 |
38,10 |
54 |
17,48 |
45,6 |
48,2 |
56 |
7 |
8,5 |
24 |
160 |
1/2" |
SFCE 3001 /L22 |
M 30 × 2 |
30,2 |
13,5 |
38,10 |
54 |
17,48 |
45,6 |
53,1 |
62 |
7,5 |
8,5 |
27 |
350 |
1/2" |
SFCE 3001 /S16 |
M 24 × 1,5 |
30,2 |
13 |
38,10 |
54 |
17,48 |
45,6 |
50,2 |
60 |
8,5 |
8,5 |
24 |
315 |
3/4" |
SFCE 3002 /L18 |
M 26 × 1,5 |
38,1 |
15/20 |
47,63 |
65 |
22,23 |
51,8 |
53,2 |
62 |
7,5 |
10,5 |
30 |
160 |
3/4" |
SFCE 3002 /L22 |
M 30 × 2 |
38,1 |
19 |
47,63 |
65 |
22,23 |
51,8 |
53,2 |
62 |
7,5 |
10,5 |
30 |
160 |
3/4" |
SFCE 3002 /L28 |
M 36 × 2 |
38,1 |
19 |
47,63 |
65 |
22,23 |
51,8 |
53,2 |
62 |
7,5 |
10,5 |
30 |
350 |
3/4" |
SFCE 3002 /S20 |
M 30 × 2 |
38,1 |
16/20 |
47,63 |
65 |
22,23 |
51,8 |
57,2 |
68 |
10,5 |
10,5 |
30 |
350 |
3/4" |
SFCE 3002 /S25 |
M 36 × 2 |
38,1 |
17 |
47,63 |
65 |
22,23 |
51,8 |
57,2 |
69 |
12 |
10,5 |
30 |
160 |
1" |
SFCE 3003 /L22 |
M 30 × 2 |
44,4 |
19 |
52,37 |
70 |
26,19 |
58,4 |
56,2 |
63 |
7,5 |
10,5 |
27 |
160 |
1" |
SFCE 3003 /L28 |
M 36 × 2 |
44,4 |
24 |
52,37 |
70 |
26,19 |
58,4 |
54,2 |
65 |
7,5 |
10,5 |
36 |
350 |
1" |
SFCE 3003 /S25 |
M 36 × 2 |
44,4 |
20 |
52,37 |
70 |
26,19 |
58,4 |
58,2 |
70 |
12 |
10,5 |
36 |
350 |
1" |
SFCE 3003 /S30 |
M 42 × 2 |
44,4 |
24 |
52,37 |
70 |
26,19 |
58,4 |
63,2 |
76 |
13,5 |
10,5 |
36 |
160 |
1 1/4" |
SFCE 3004 /L28 |
M 36 × 2 |
50,8 |
22 |
58,72 |
79 |
30,18 |
72,6 |
58,6 |
67 |
7,5 |
*) |
36 |
160 |
1 1/4" |
SFCE 3004 /L35 |
M 45 × 2 |
50,8 |
30/32 |
58,72 |
79 |
30,18 |
72,6 |
58,2 |
69 |
10,5 |
*) |
41 |
280 |
1 1/4" |
SFCE 3004 /S25 |
M 36 × 2 |
50,8 |
20/27 |
58,72 |
79 |
30,18 |
72,6 |
60,2 |
72 |
12 |
*) |
41 |
280 |
1 1/4" |
SFCE 3004 /S30 |
M 42 × 2 |
50,8 |
25/28 |
58,72 |
79 |
30,18 |
72,6 |
62,2 |
75 |
13,5 |
*) |
41 |
280 |
1 1/4" |
SFCE 3004 /S38 |
M 52 × 2 |
50,8 |
28 |
58,72 |
79 |
30,18 |
72,6 |
66,6 |
81 |
16 |
*) |
46 |
160 |
1 1/2" |
SFCE 3005 /L42 |
M 52 × 2 |
60,3 |
36 |
69,85 |
94 |
35,71 |
82,2 |
64,2 |
76 |
11 |
13,5 |
46 |
210 |
1 1/2" |
SFCE 3005 /S38 |
M 52 × 2 |
60,3 |
32 |
69,85 |
94 |
35,71 |
82,2 |
70,2 |
85 |
16 |
13,5 |
46 |
*) wahlweise 10,5, 12,5 oder 12,0
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
315 |
1/2" |
SFCE 3001 /L15 |
M 8 × 30 |
5/16 × 1 1/4 |
0,29 |
160 |
1/2" |
SFCE 3001 /L22 |
M 8 × 30 |
5/16 × 1 1/4 |
0,47 |
350 |
1/2" |
SFCE 3001 /S16 |
M 8 × 30 |
5/16 × 1 1/4 |
0,32 |
315 |
3/4" |
SFCE 3002 /L18 |
M 10 × 35 |
3/8 × 1 1/2 |
0,55 |
160 |
3/4" |
SFCE 3002 /L22 |
M 10 × 35 |
3/8 × 1 1/2 |
0,56 |
160 |
3/4" |
SFCE 3002 /L28 |
M 10 × 35 |
3/8 × 1 1/2 |
0,75 |
350 |
3/4" |
SFCE 3002 /S20 |
M 10 × 35 |
3/8 × 1 1/2 |
0,63 |
350 |
3/4" |
SFCE 3002 /S25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,76 |
160 |
1" |
SFCE 3003 /L22 |
M 10 × 35 |
3/8 × 1 1/2 |
0,60 |
160 |
1" |
SFCE 3003 /L28 |
M 10 × 35 |
3/8 × 1 1/2 |
0,69 |
350 |
1" |
SFCE 3003 /S25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,78 |
350 |
1" |
SFCE 3003 /S30 |
M 10 × 35 |
3/8 × 1 1/2 |
0,91 |
160 |
1 1/4" |
SFCE 3004 /L28 |
*) |
7/16 × 1 1/2 |
1,05 |
160 |
1 1/4" |
SFCE 3004 /L35 |
*) |
7/16 × 1 1/2 |
1,10 |
280 |
1 1/4" |
SFCE 3004 /S25 |
*) |
7/16 × 1 1/2 |
1,17 |
280 |
1 1/4" |
SFCE 3004 /S30 |
*) |
7/16 × 1 1/2 |
1,19 |
280 |
1 1/4" |
SFCE 3004 /S38 |
*) |
7/16 × 1 1/2 |
1,39 |
160 |
1 1/2" |
SFCE 3005 /L42 |
M 12 × 40 |
1/2 × 1 1/2 |
1,34 |
210 |
1 1/2" |
SFCE 3005 /S38 |
M 12 × 40 |
1/2 × 1 1/2 |
1,50 |
*) wahlweise M 10 × 30 oder M 12 × 40
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||||||
A |
A1 |
B |
C |
D |
E |
F |
G1 |
G1 |
I |
L |
SW |
|||
Lochbild 6.000 P.S.I. |
||||||||||||||
400 |
1/2" |
SFCE 6001 /S16 |
M 24 × 1,5 |
31,7 |
12 |
40,49 |
56 |
18,24 |
47,2 |
53,2 |
63 |
8,5 |
8,5 |
24 |
400 |
3/4" |
SFCE 6002 /S16 |
M 24 × 1,5 |
41,3 |
12 |
50,80 |
71 |
23,80 |
60 |
59,2 |
69 |
8,5 |
10,5 |
30 |
400 |
3/4" |
SFCE 6002 /S20 |
M 30 × 2 |
41,3 |
16 |
50,80 |
71 |
23,80 |
60 |
61,2 |
72 |
10,5 |
10,5 |
30 |
400 |
3/4" |
SFCE 6002 /S25 |
M 36 × 2 |
41,3 |
17 |
50,80 |
71 |
23,80 |
60 |
63,2 |
75 |
12 |
10,5 |
30 |
400 |
3/4" |
SFCE 6002 /S30 |
M 42 × 2 |
41,3 |
18 |
50,80 |
71 |
23,80 |
60 |
64 |
77 |
13,5 |
10,5 |
36 |
400 |
1" |
SFCE 6003 /S25 |
M 36 × 2 |
47,6 |
20 |
57,15 |
81 |
27,76 |
69,6 |
72,2 |
84 |
12 |
*1) |
41 |
400 |
1" |
SFCE 6003 /S30 |
M 42 × 2 |
47,6 |
24 |
57,15 |
81 |
27,76 |
69,6 |
74 |
87 |
13,5 |
*1) |
41 |
400 |
1 1/4" |
SFCE 6004 /S30 |
M 42 × 2 |
54 |
25/30 |
66,68 |
95 |
31,75 |
77,2 |
79,2 |
92 |
13,5 |
*2) |
41 |
350 |
1 1/4" |
SFCE 6004 /S38 |
M 52 × 2 |
54 |
30 |
66,68 |
95 |
31,75 |
77,2 |
83,2 |
98 |
16 |
*2) |
46 |
350 |
1 1/2" |
SFCE 6005 /S38 |
M 52 × 2 |
63,5 |
30 |
79,38 |
113 |
36,50 |
95 |
89,2 |
104 |
16 |
16,75 |
46 |
*1) wahlweise 12,0 oder 12,5
*2) wahlweise 13,5 oder 14,5
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
400 |
1/2" |
SFCE 6001/S16 |
M 8 × 30 |
5/16 × 1 1/4 |
0,46 |
400 |
3/4" |
SFCE 6002/S16 |
M 10 × 35 |
3/8 × 1 1/2 |
0,78 |
400 |
3/4" |
SFCE 6002/S20 |
M 10 × 35 |
3/8 × 1 1/2 |
0,84 |
400 |
3/4" |
SFCE 6002/S25 |
M 10 × 35 |
3/8 × 1 1/2 |
0,96 |
400 |
3/4" |
SFCE 6002/S30 |
M 10 × 35 |
3/8 × 1 1/2 |
1,20 |
400 |
1" |
SFCE 6003/S25 |
M 12 × 45 |
7/16 × 1 3/4 |
1,42 |
400 |
1" |
SFCE 6003/S30 |
M 12 × 45 |
7/16 × 1 3/4 |
1,52 |
400 |
1 1/4" |
SFCE 6004/S30 |
M 14 × 50 |
1/2 × 1 3/4 |
1,93 |
350 |
1 1/4" |
SFCE 6004/S38 |
M 14 × 50 |
1/2 × 1 3/4 |
2,08 |
350 |
1 1/2" |
SFCE 6005/S38 |
M 16 × 55 |
1/2 × 1 3/4 |
3,03 |
