Produkte: Hydraulikzylinder > Zylinderauswahl

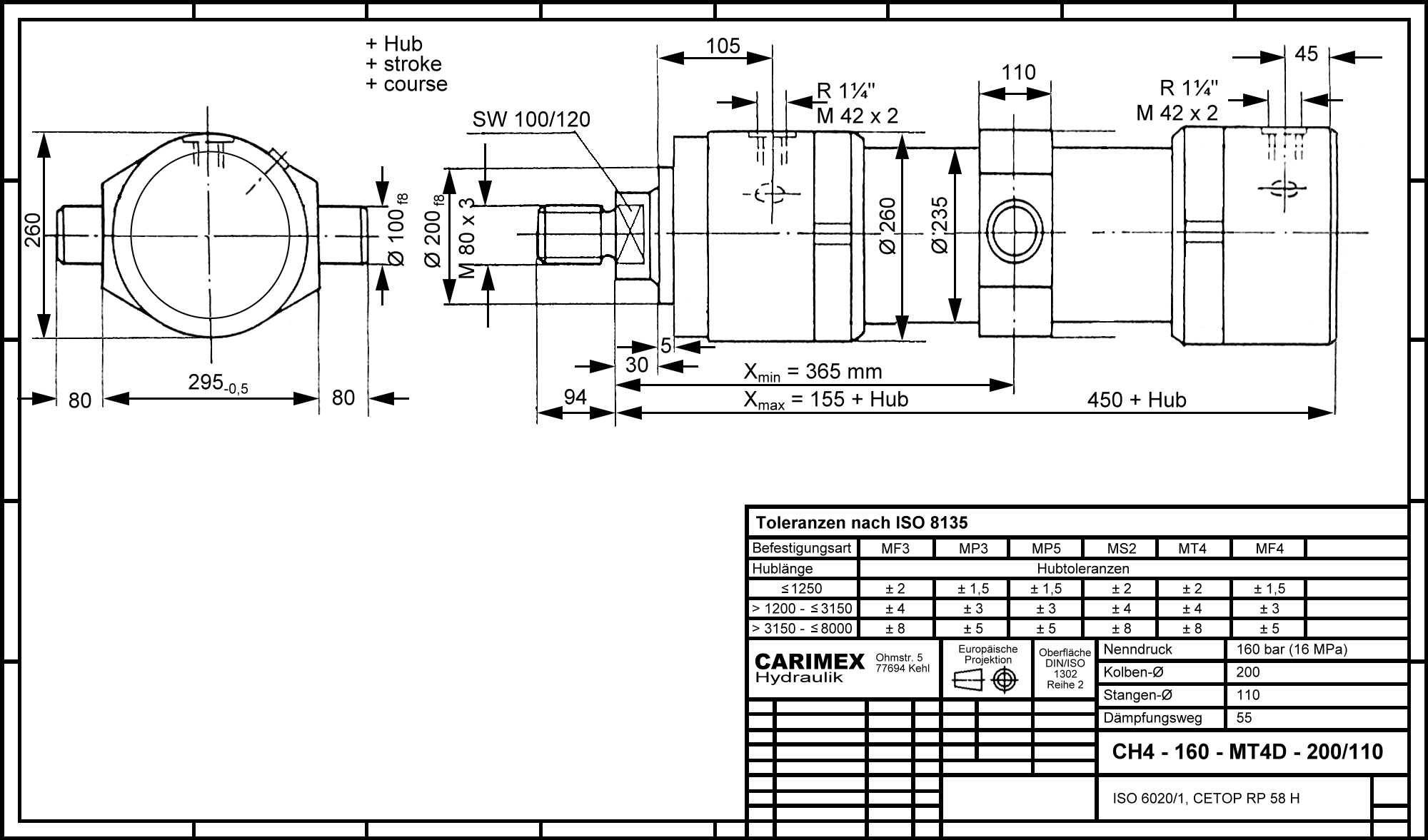

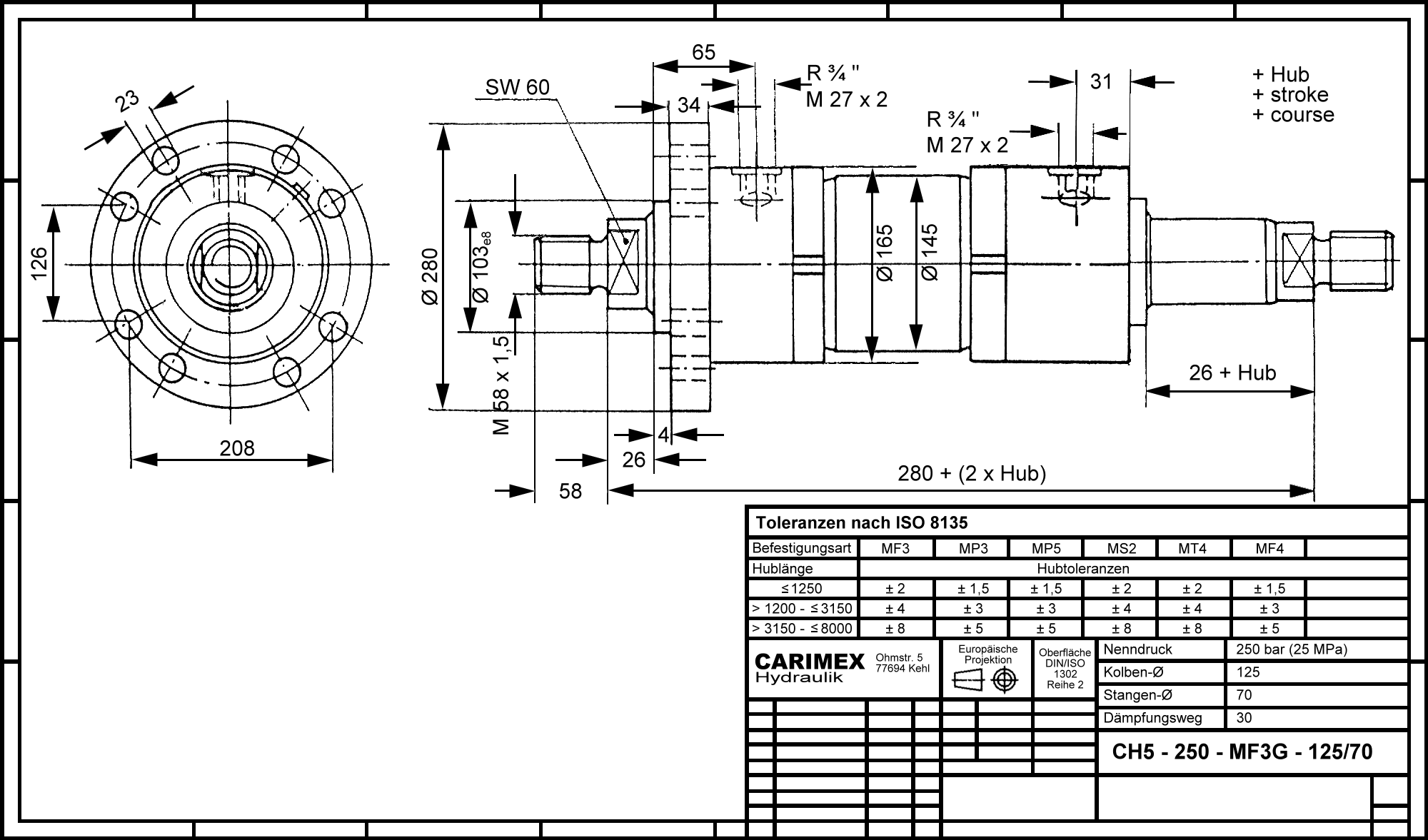

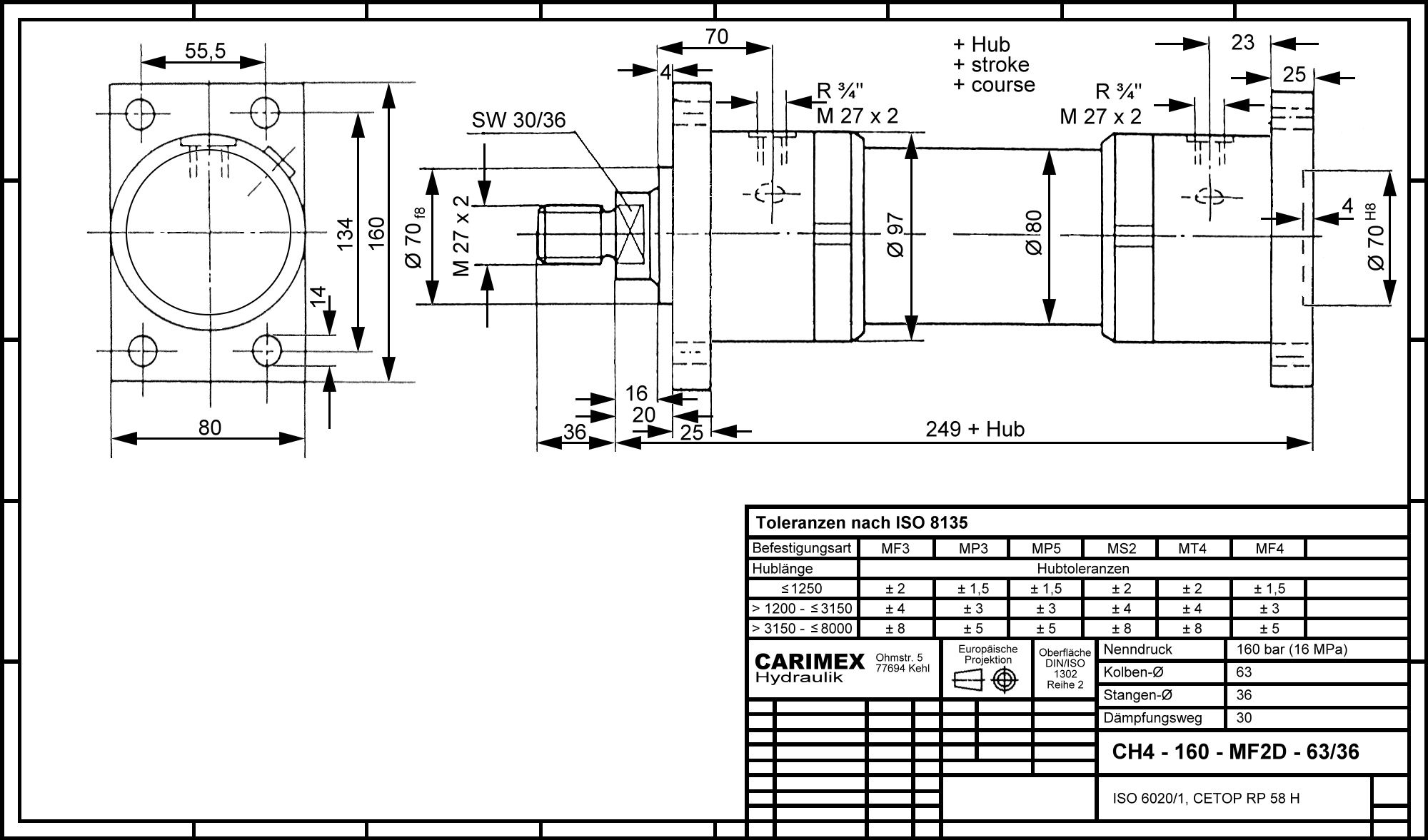

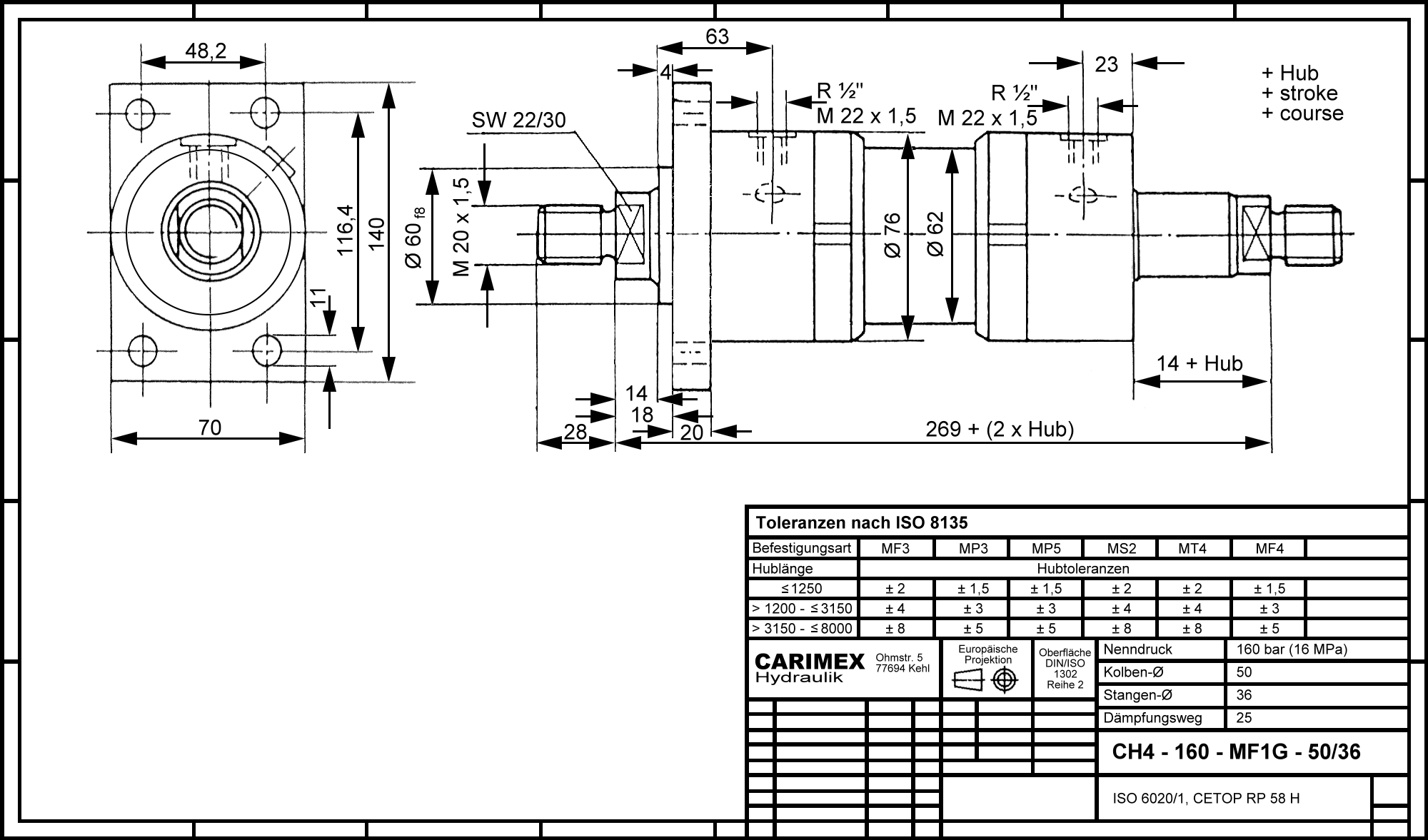

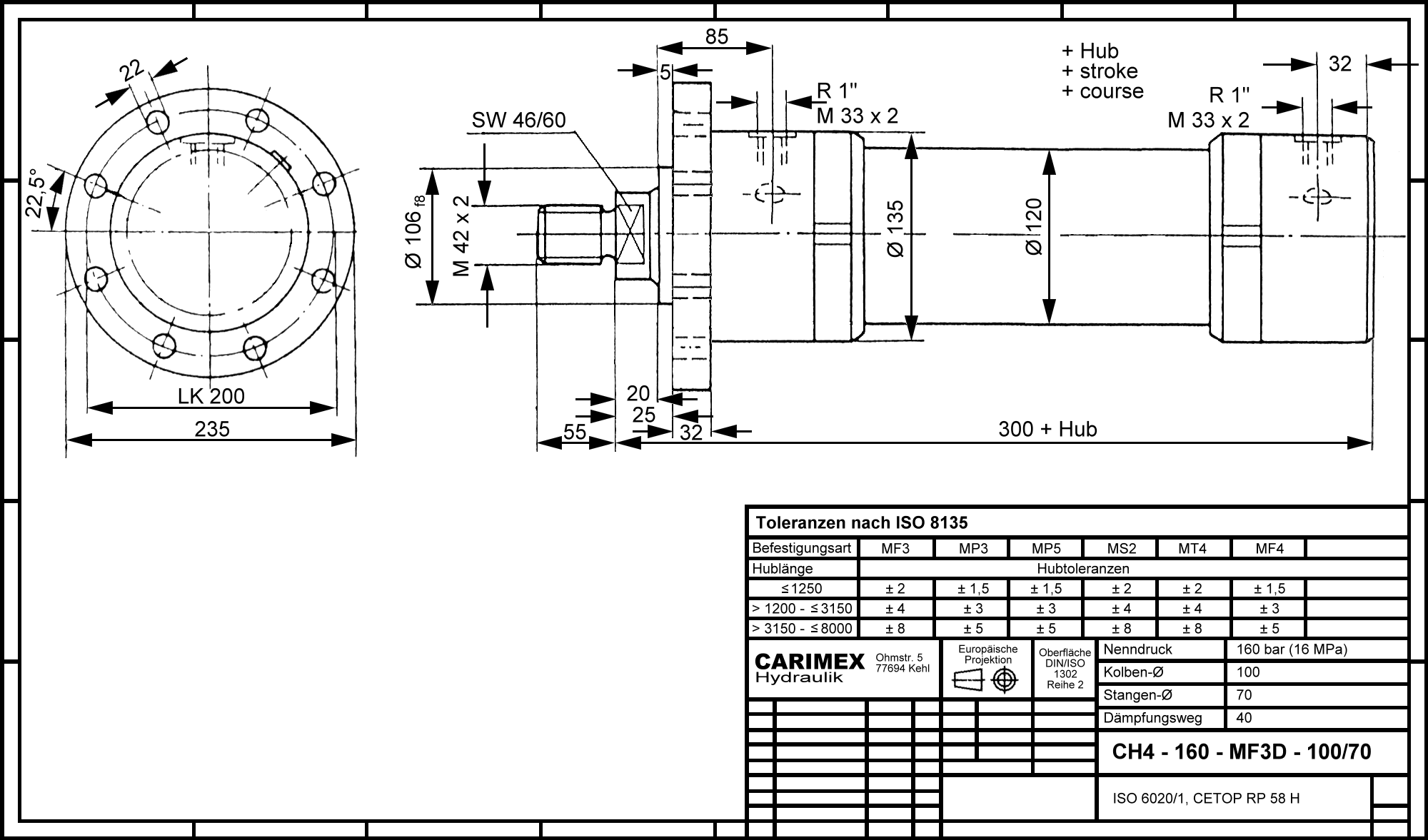

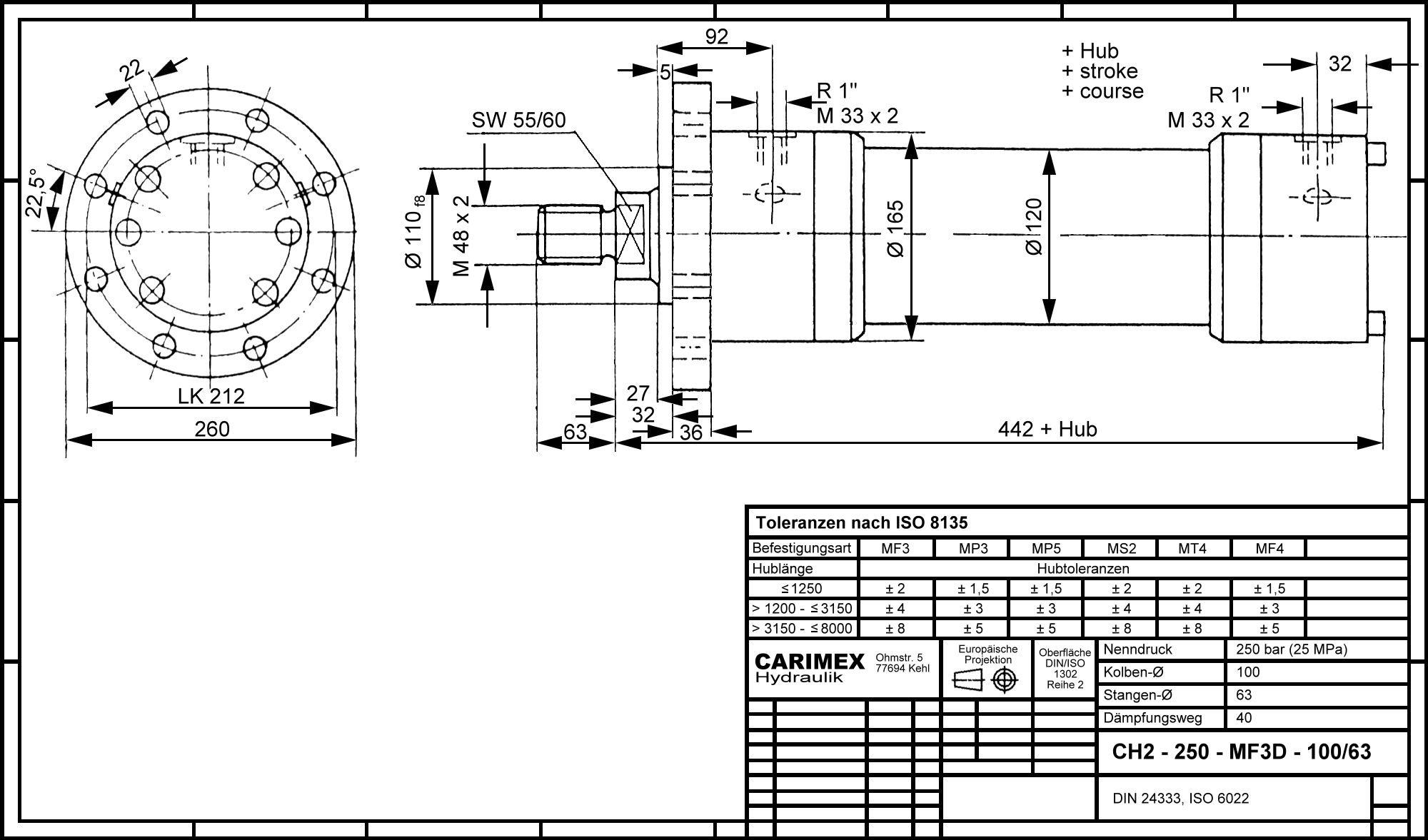

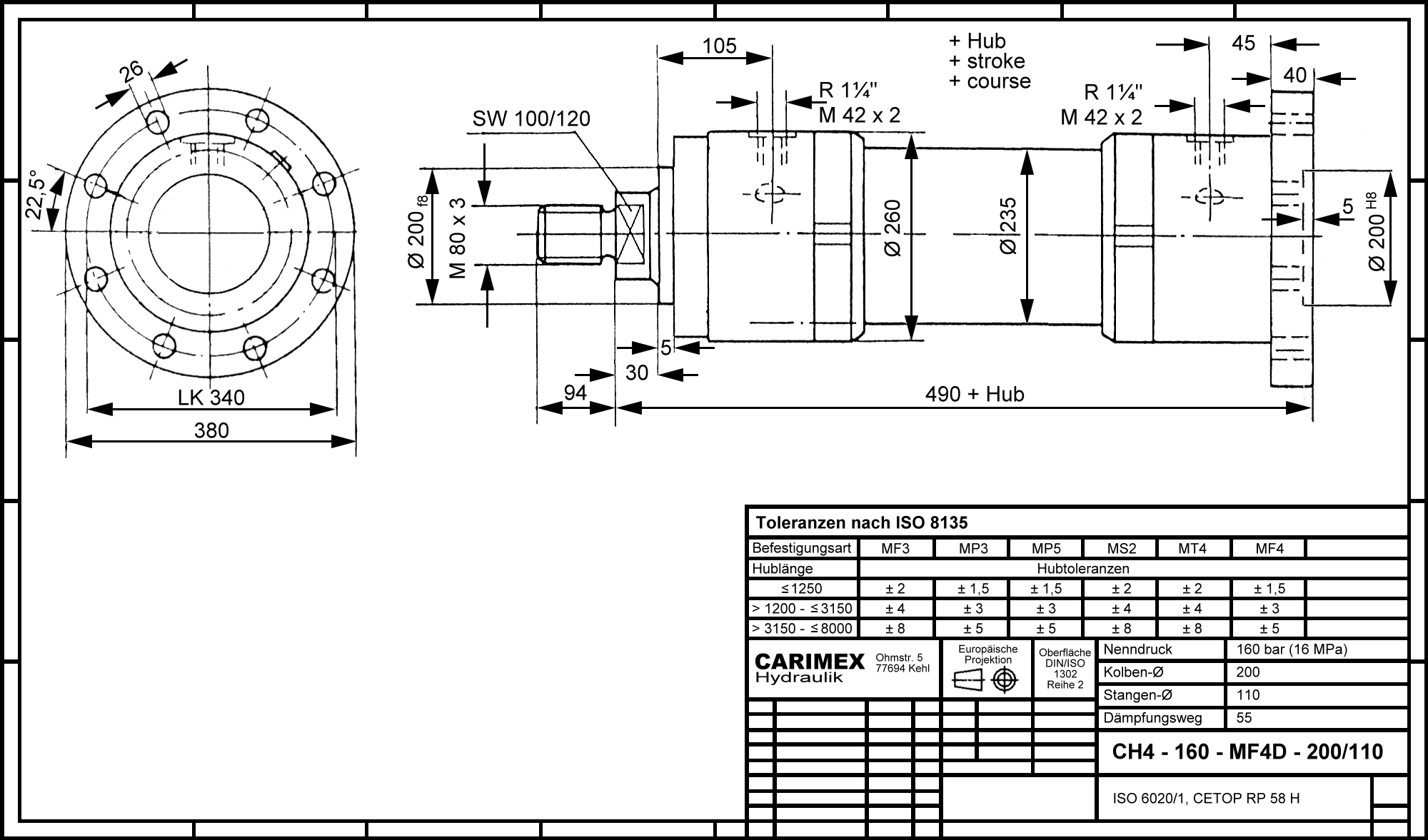

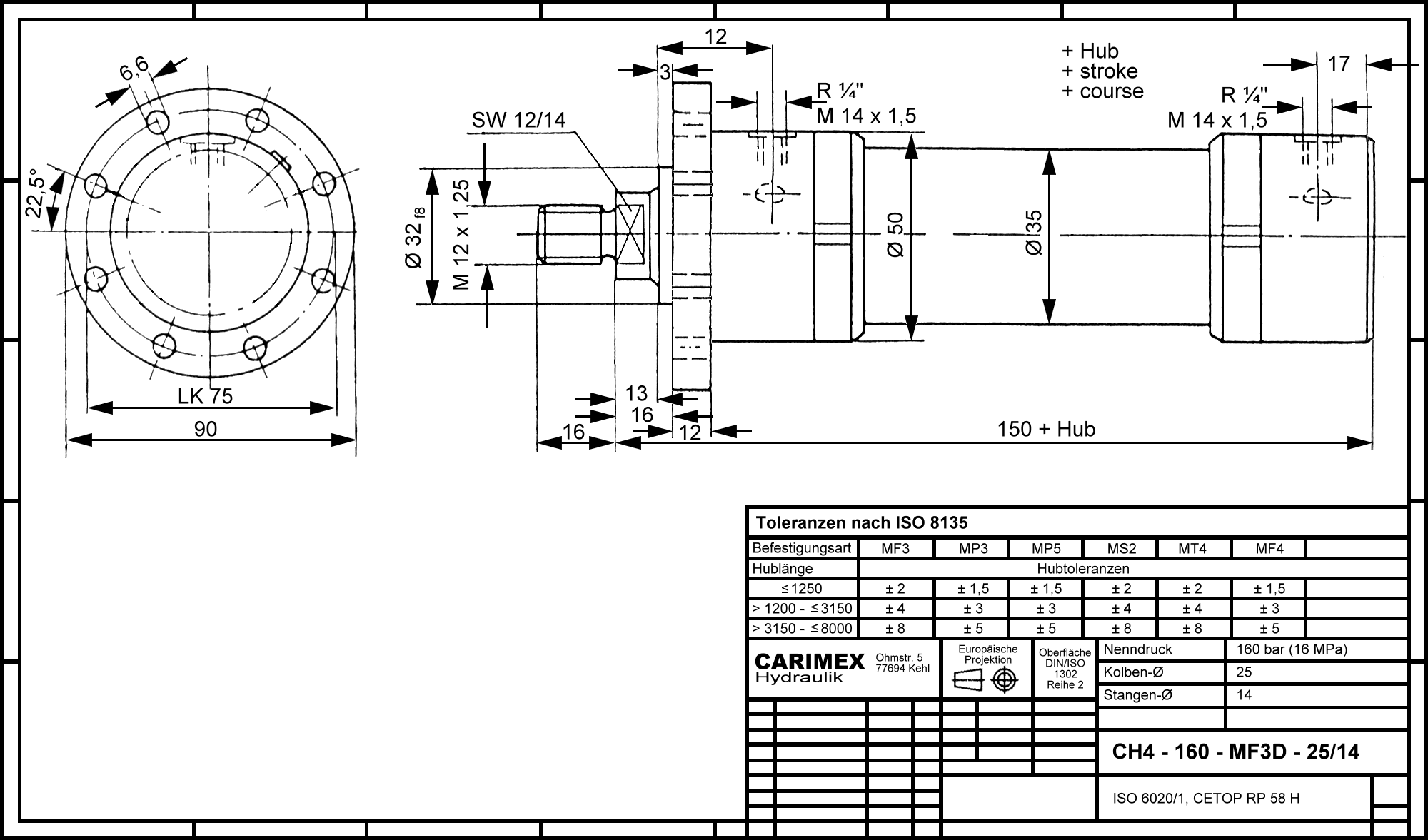

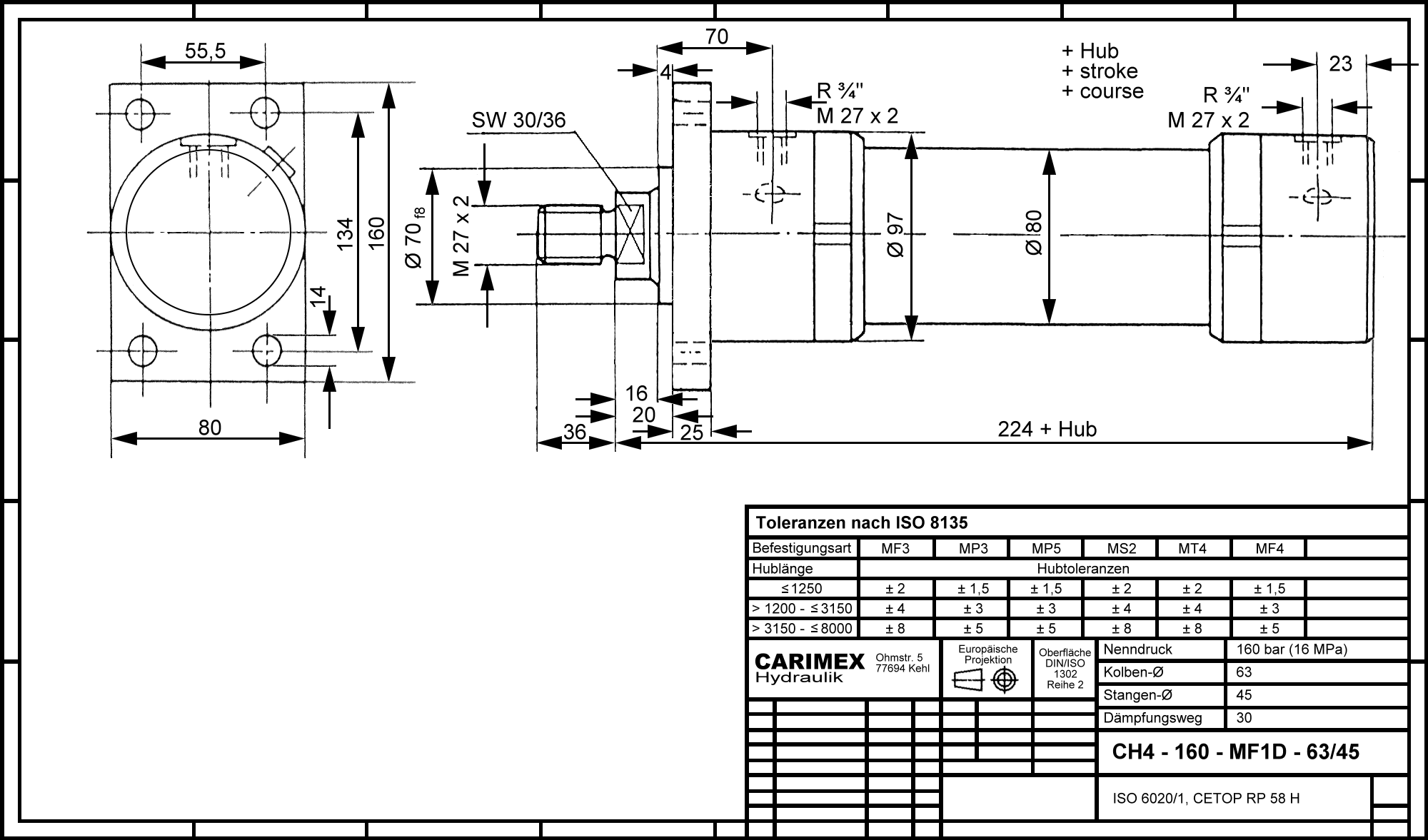

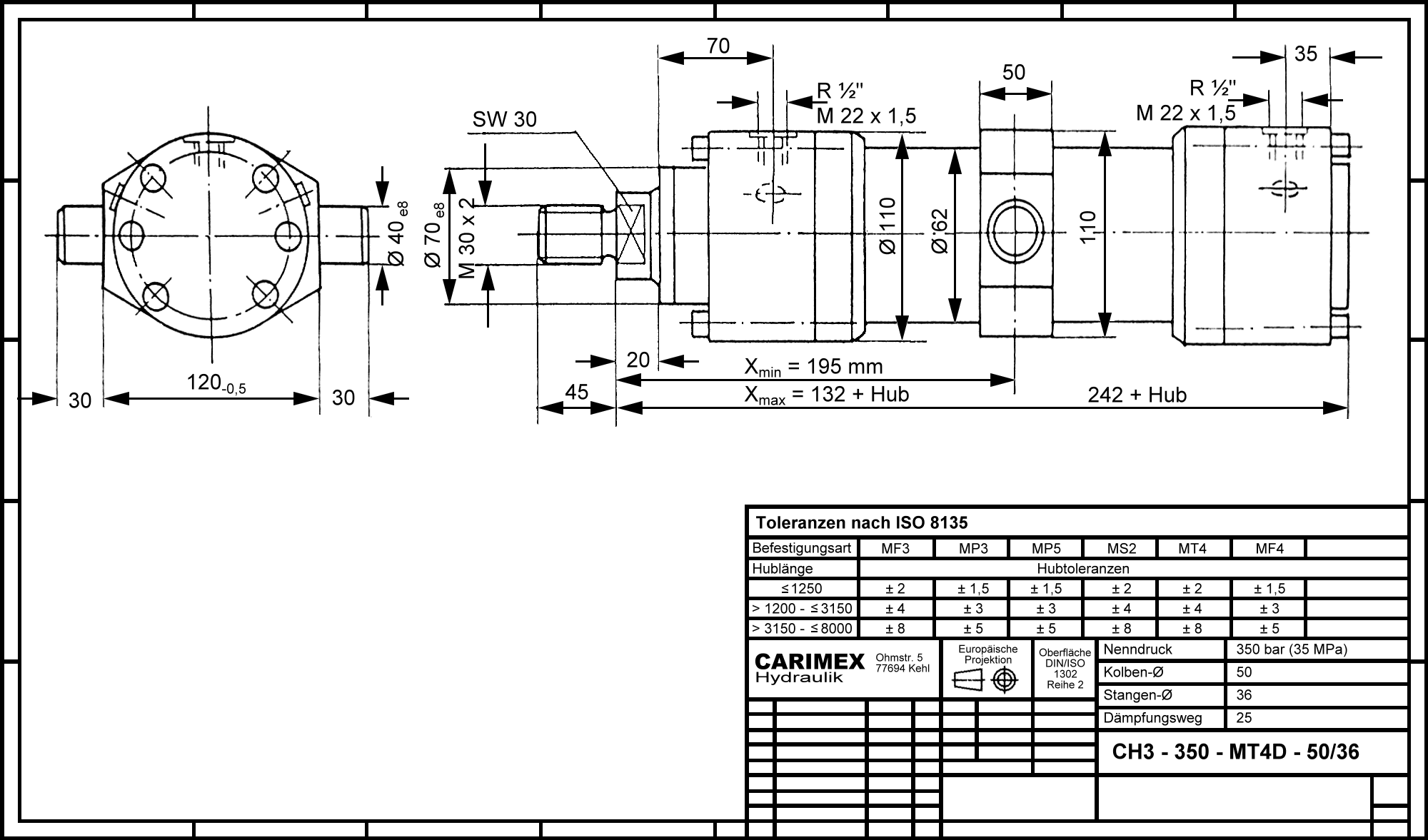

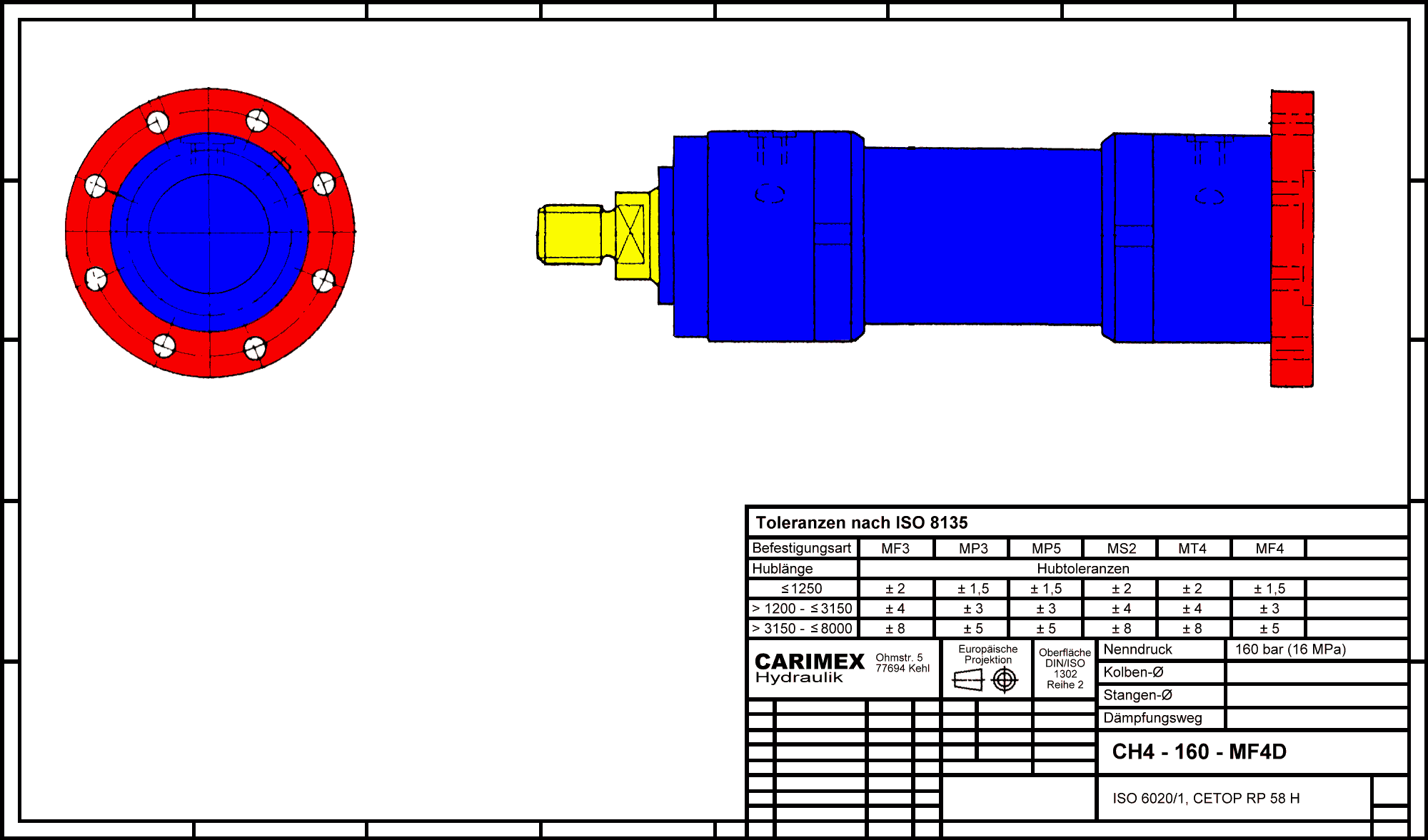

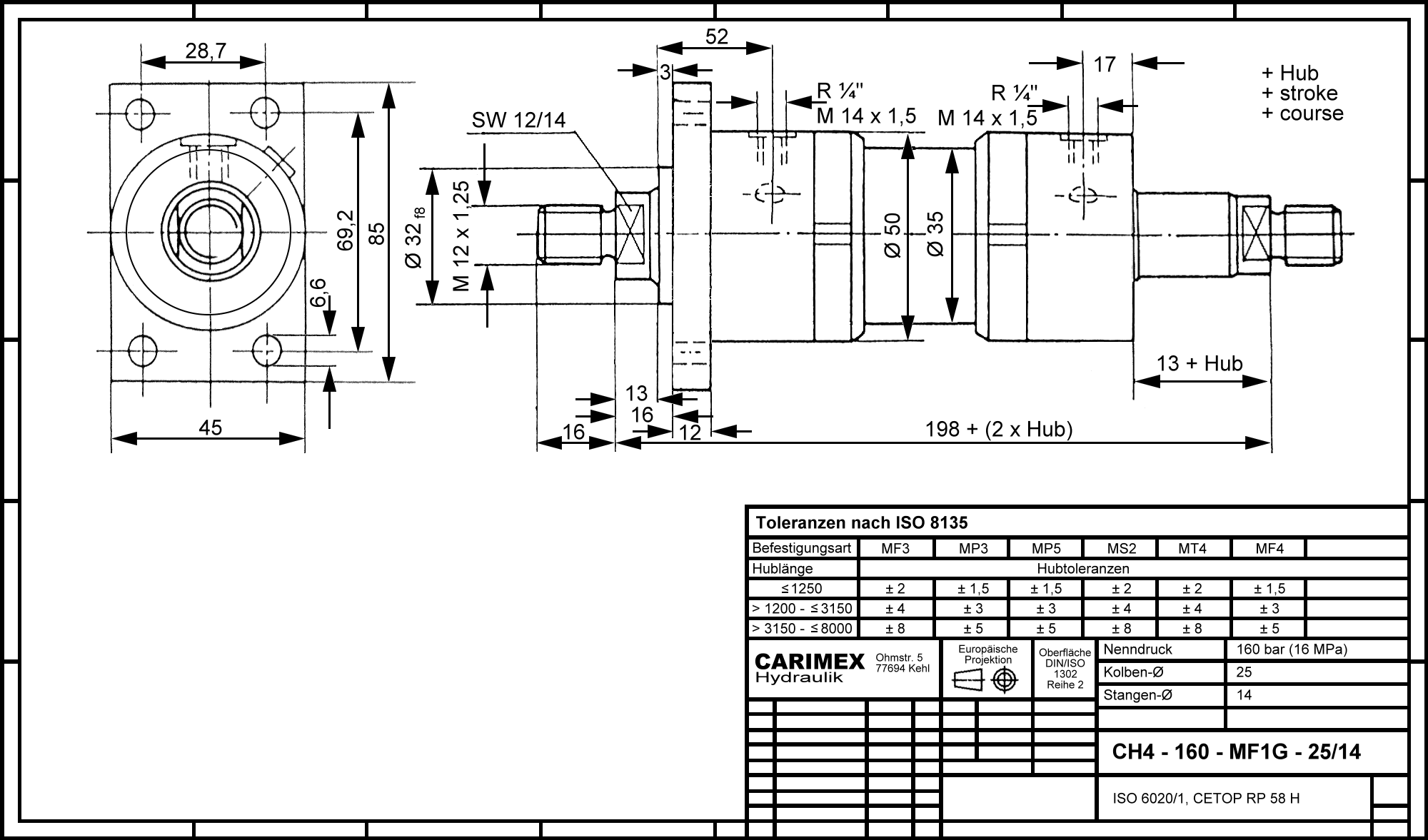

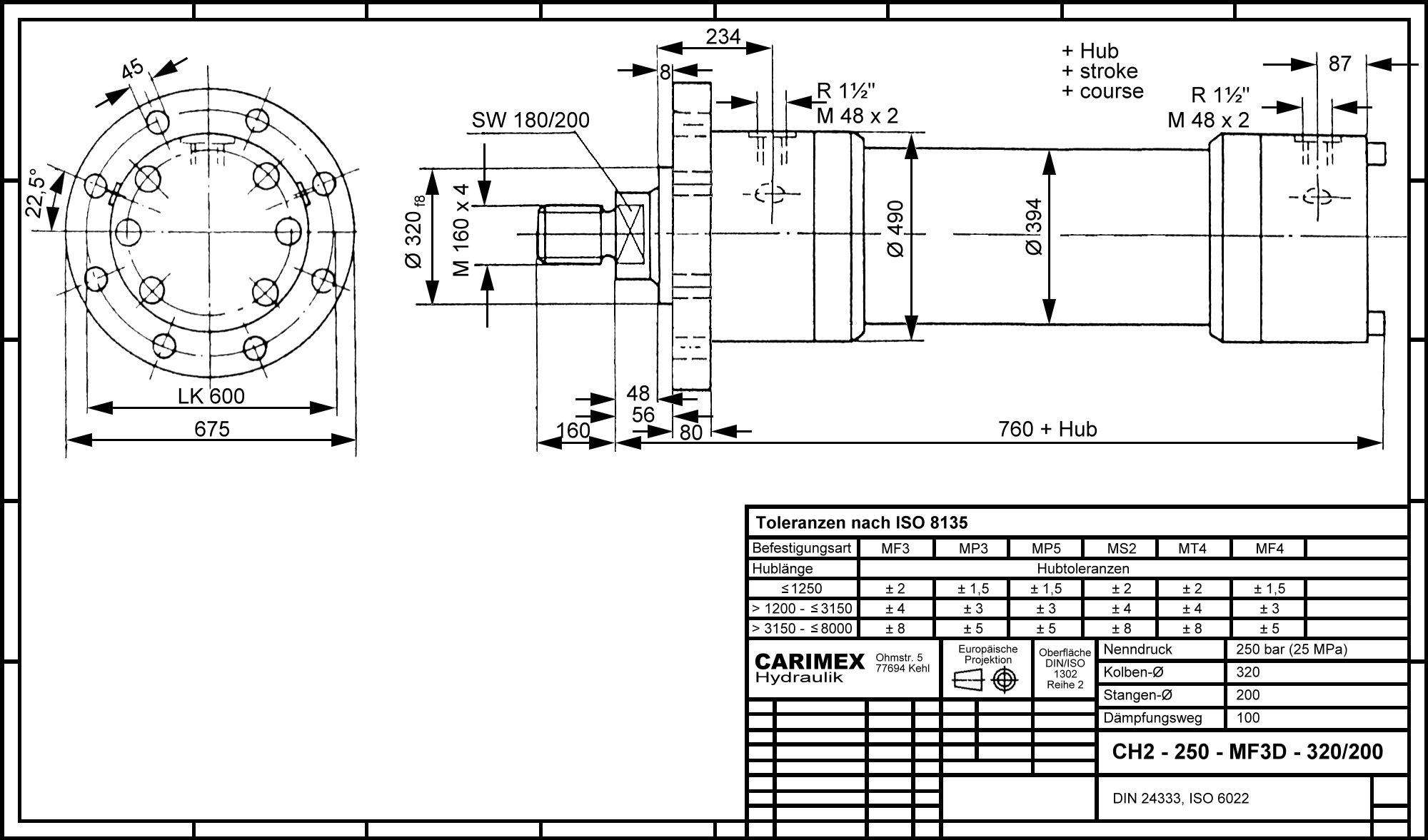

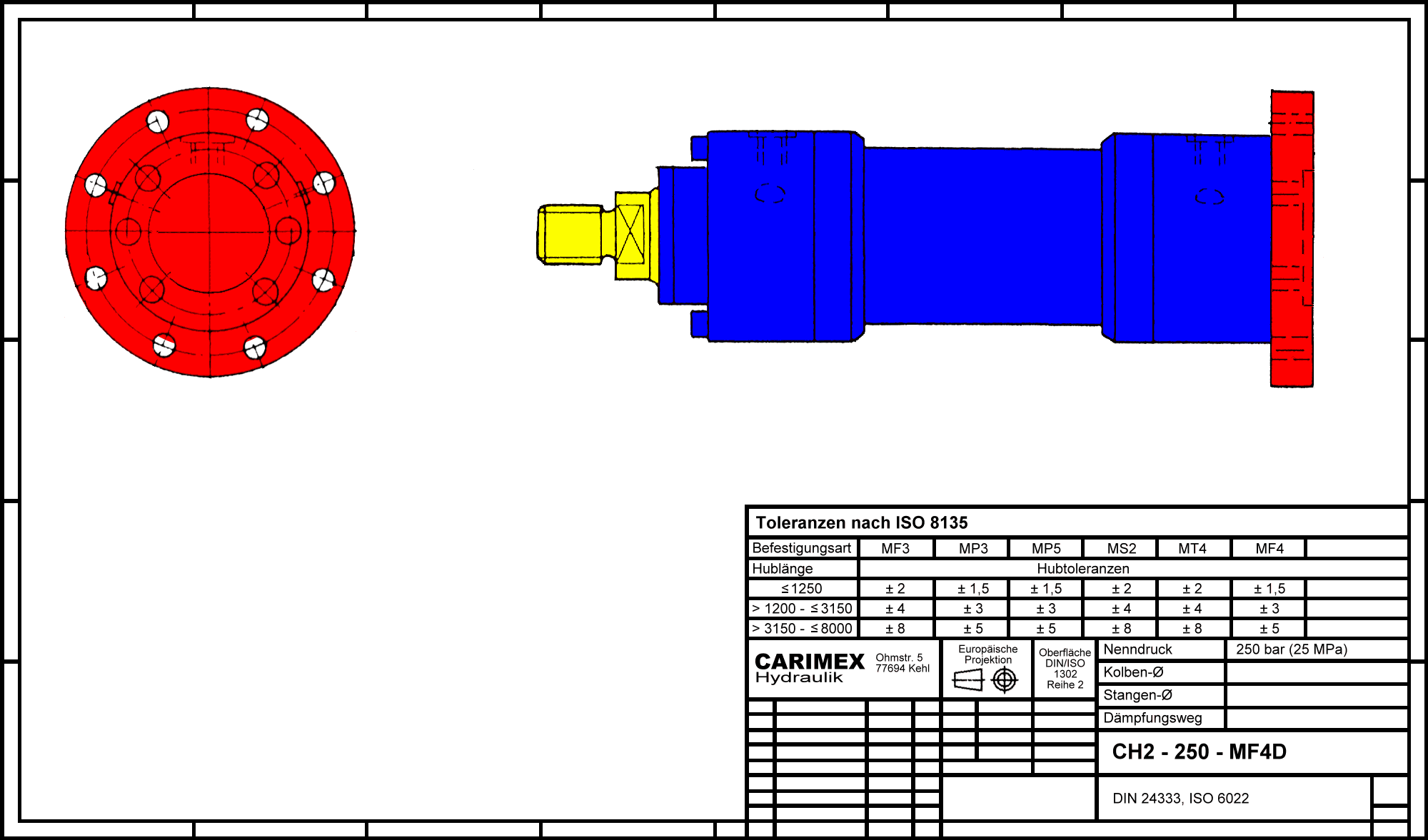

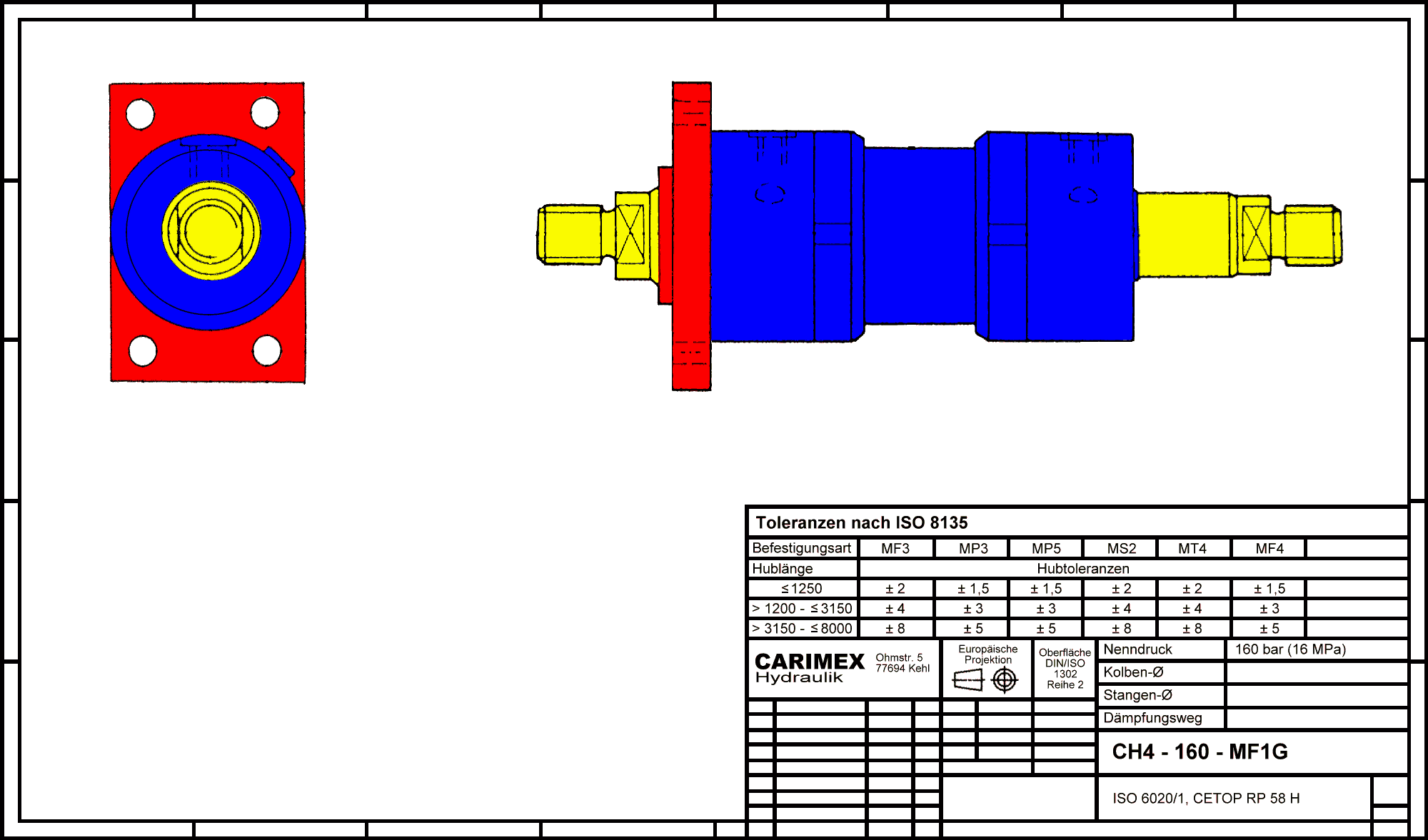

Technische Zeichnungen unserer Zylinder
Wählen Sie bitte in der folgenden Tabelle zunächst den gewünschten Zylindertyp, dann ein entsprechendes Zylindermodell und schließlich die gewünschten Maße aus, um eine technische Zeichnung Ihres Wunschzylinders zu erhalten.
Speichern Sie die Zeichnung auf Ihrer Festplatte und öffnen Sie sie zum Ausdrucken mit Ihrem bevorzugten Bildbetrachtungprogramm. Die Zeichnungen sind so angelegt, dass sie auf ein DIN-A4-Blatt im Querformat passen.
Bei den Zylindertypen CH1, CH3 und CH5: Kolbenstangengewinde laut Zeichnung oder nach Kundenwunsch.
Alle Angaben ohne Gewähr.
Typ

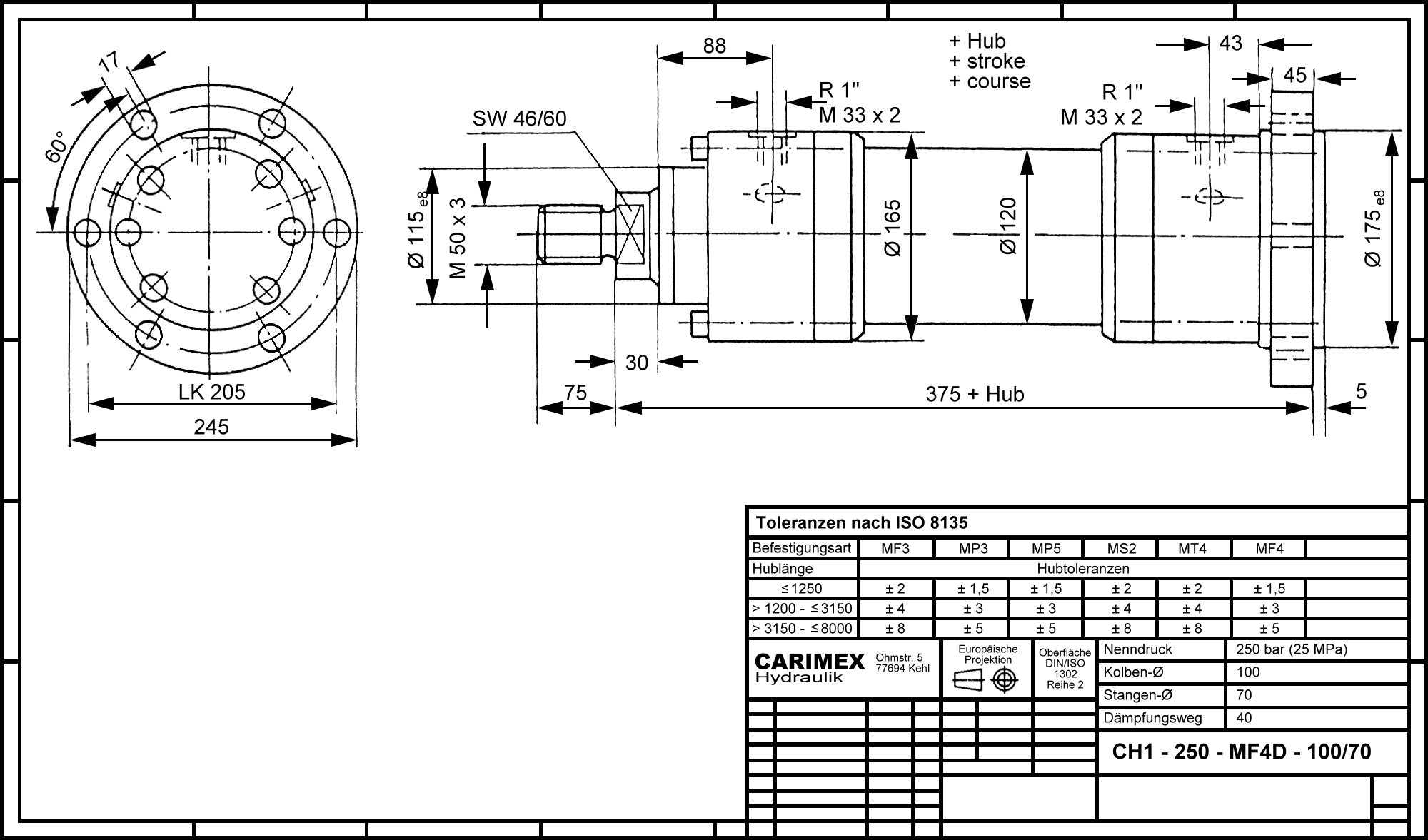

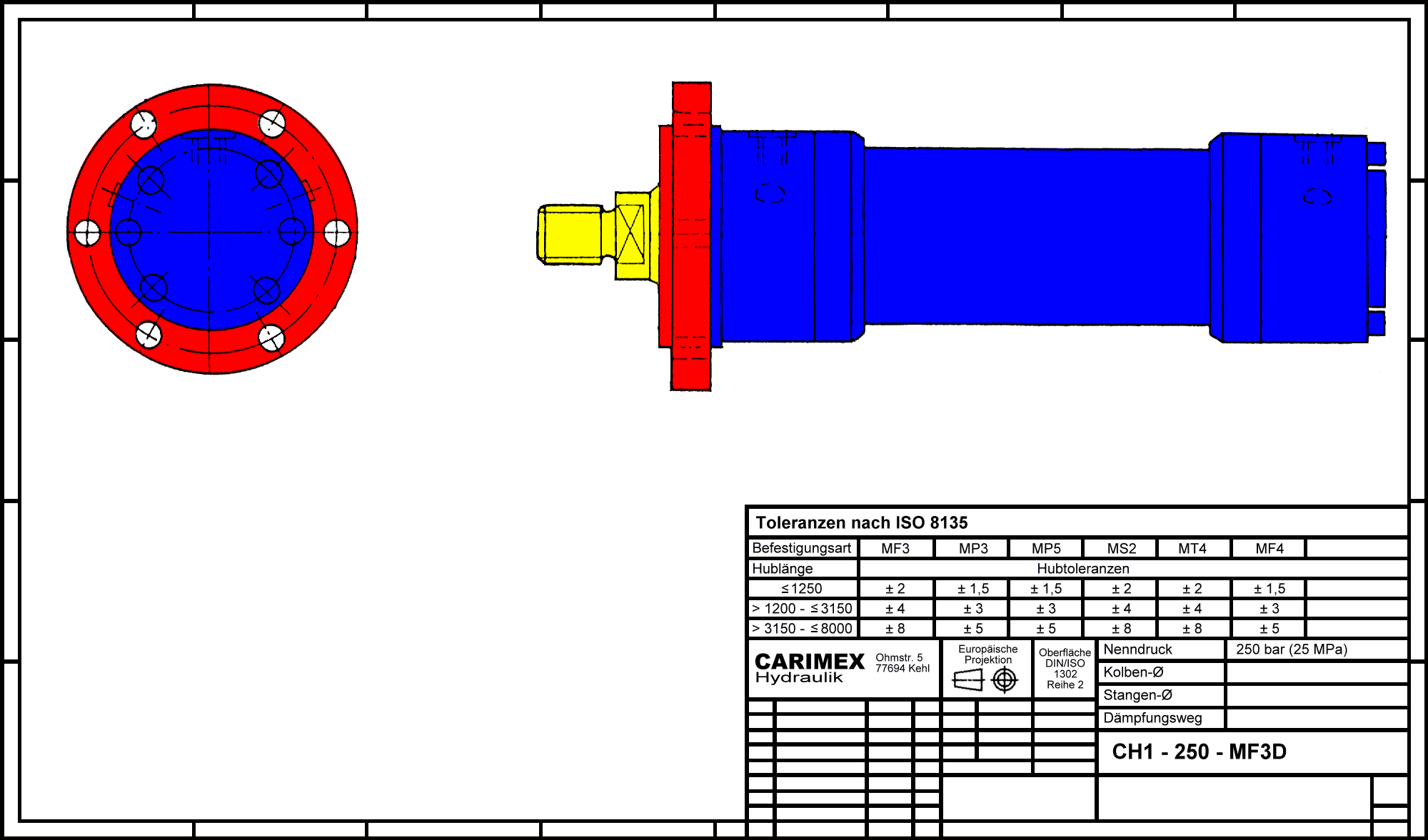

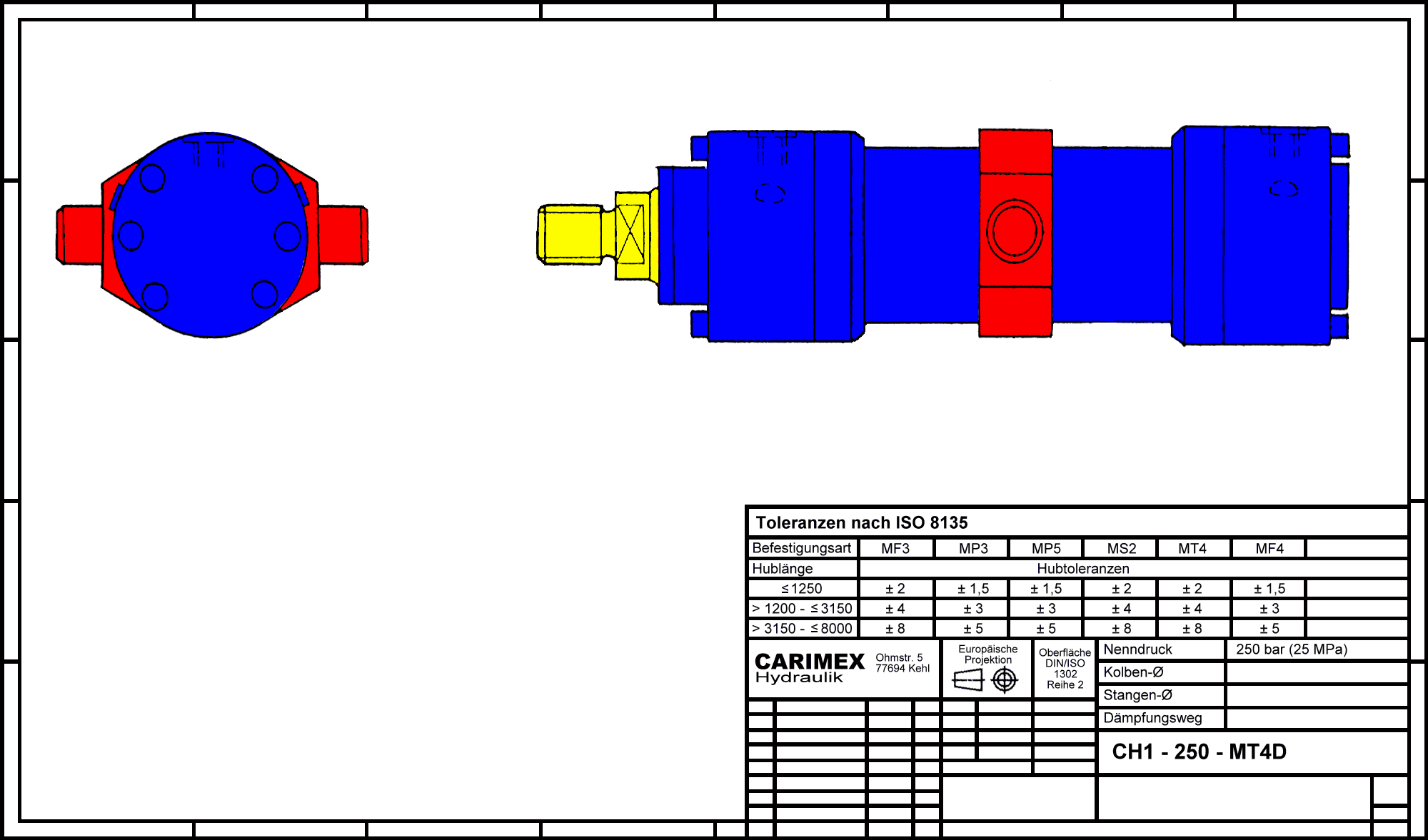

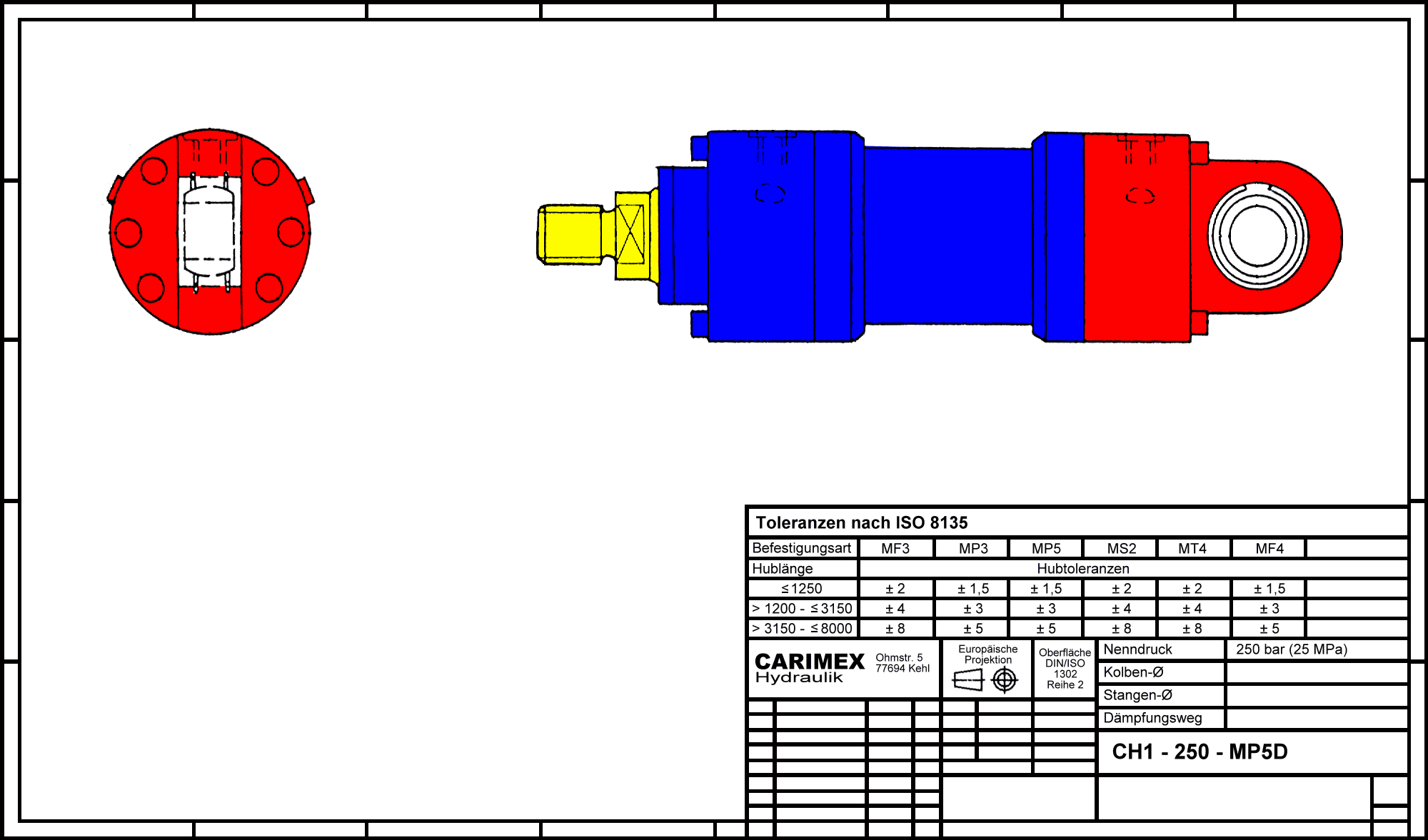

CH1 (Carimex Standard, 250 bar)
Maße
Typ
CH1 (Carimex Standard, 250 bar)
Maße
Typ
CH1 (Carimex Standard, 250 bar)
Maße
Typ
CH1 (Carimex Standard, 250 bar)
Maße
Typ
CH1 (Carimex Standard, 250 bar)
Maße
Typ
CH1 (Carimex Standard, 250 bar)
Maße
Typ

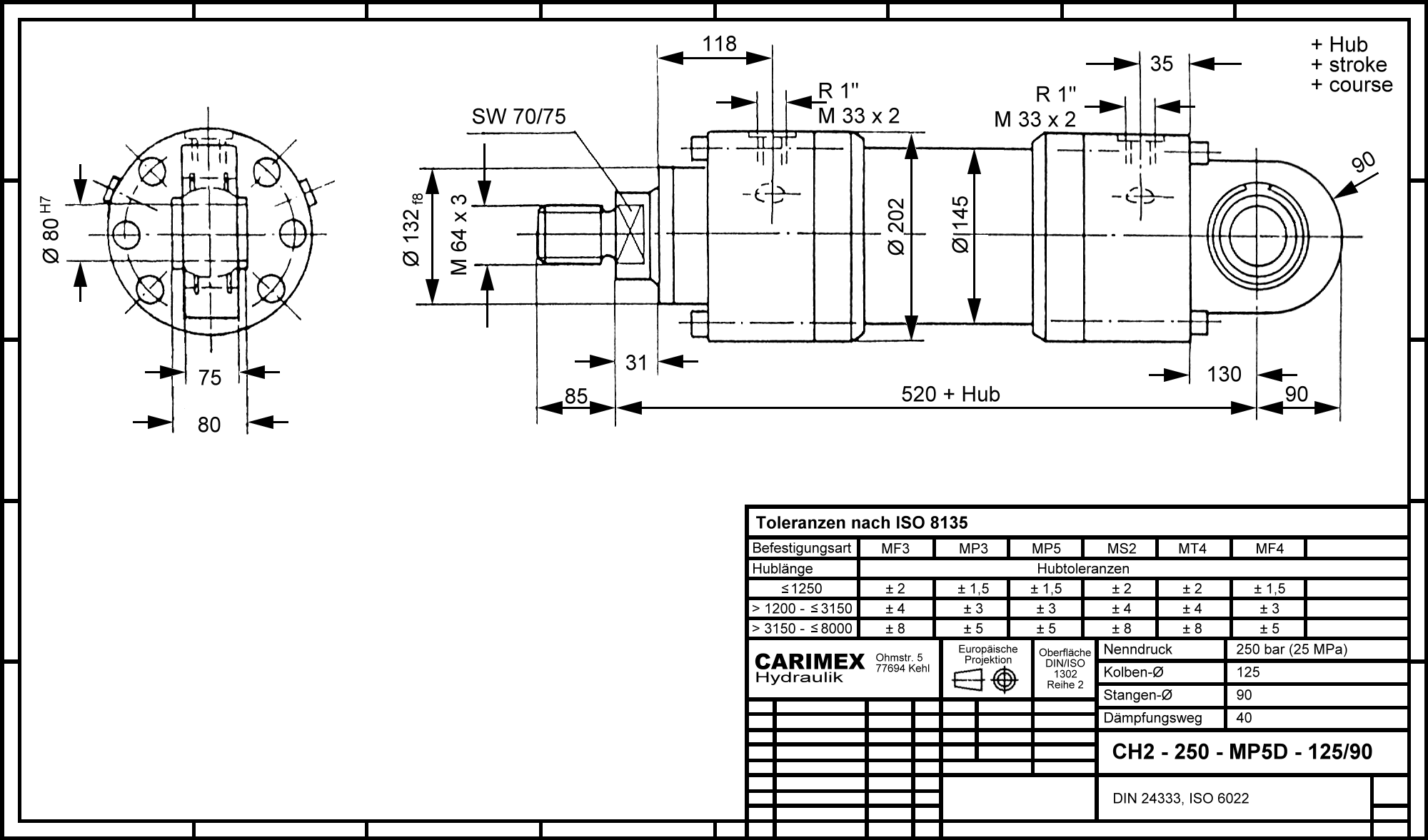

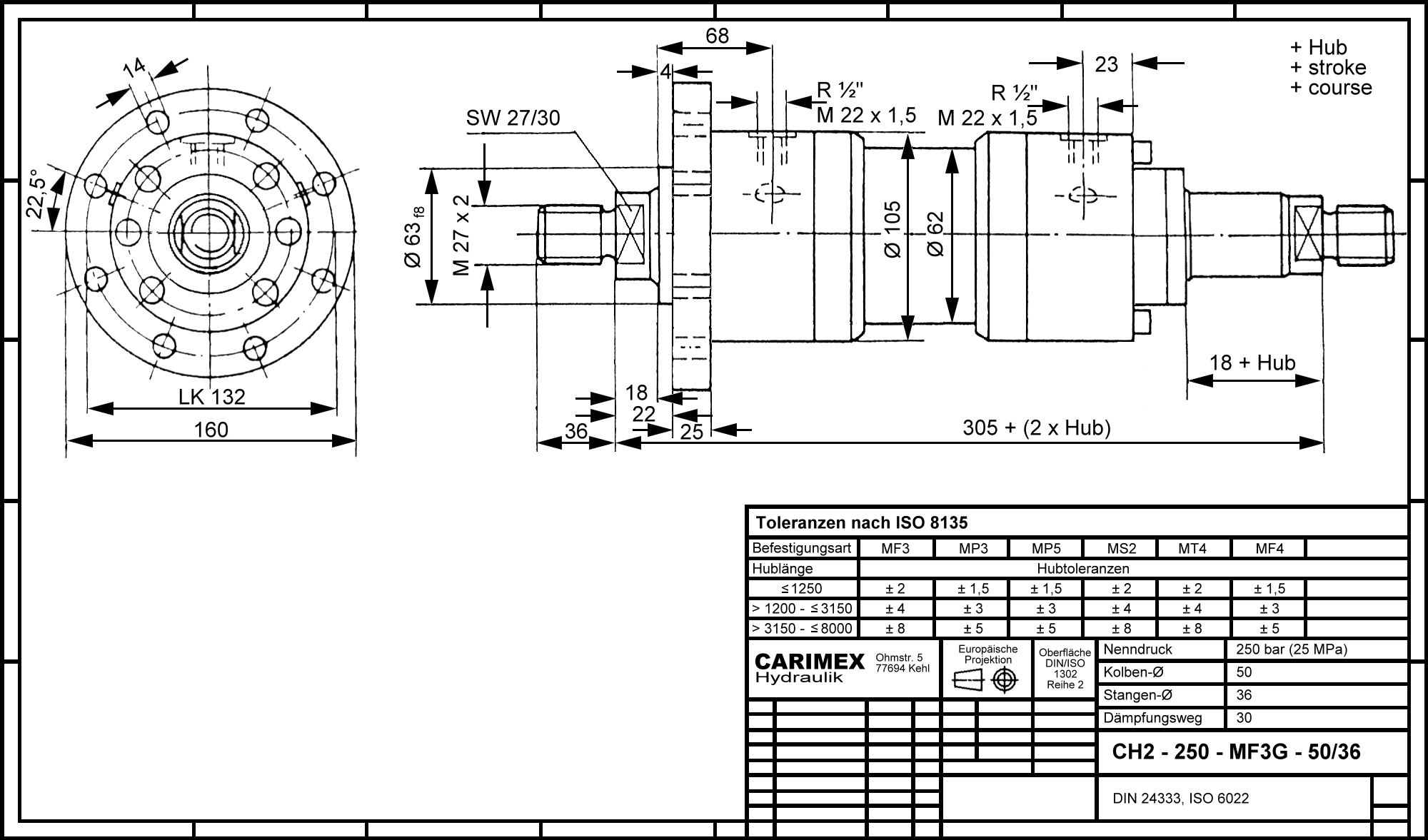

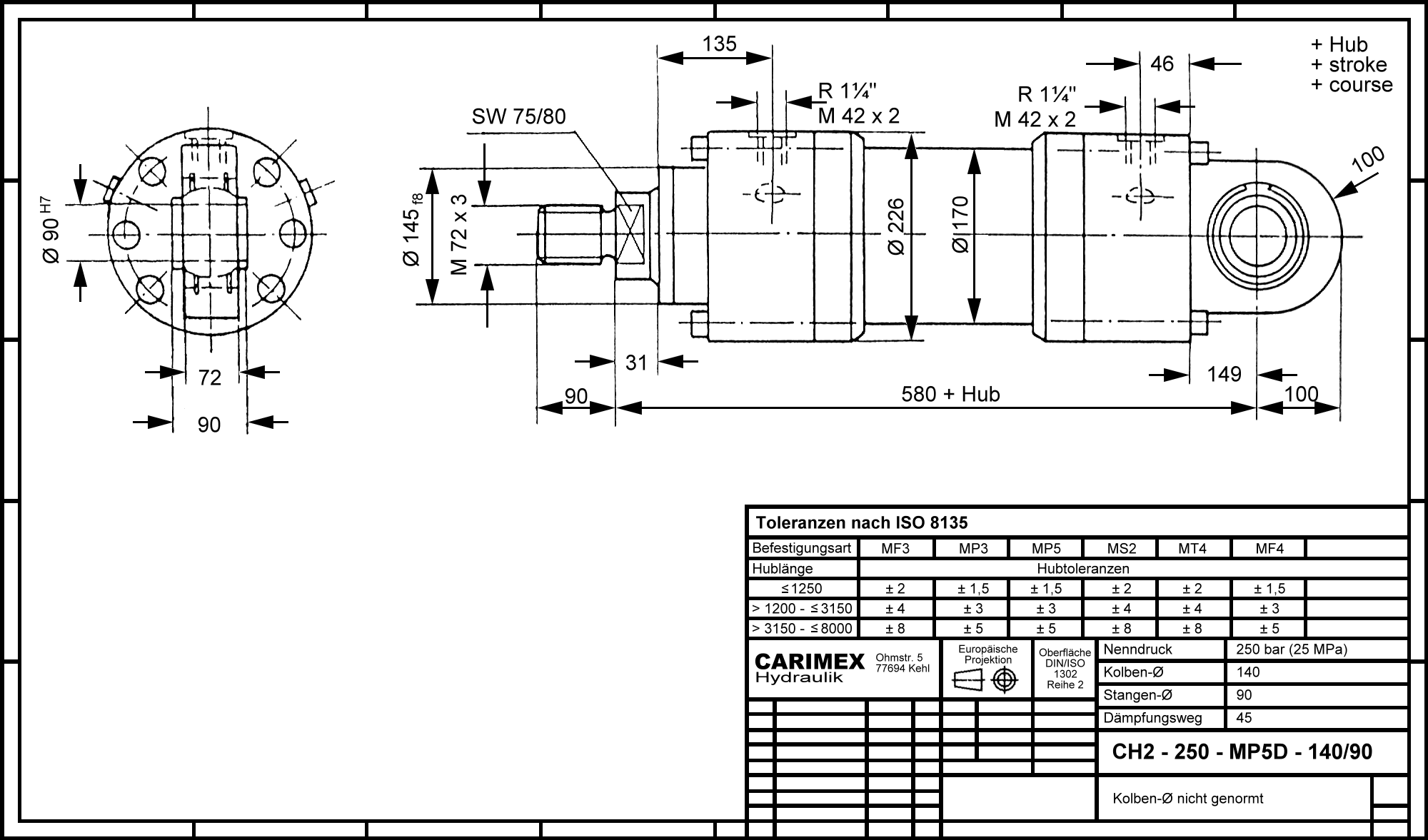

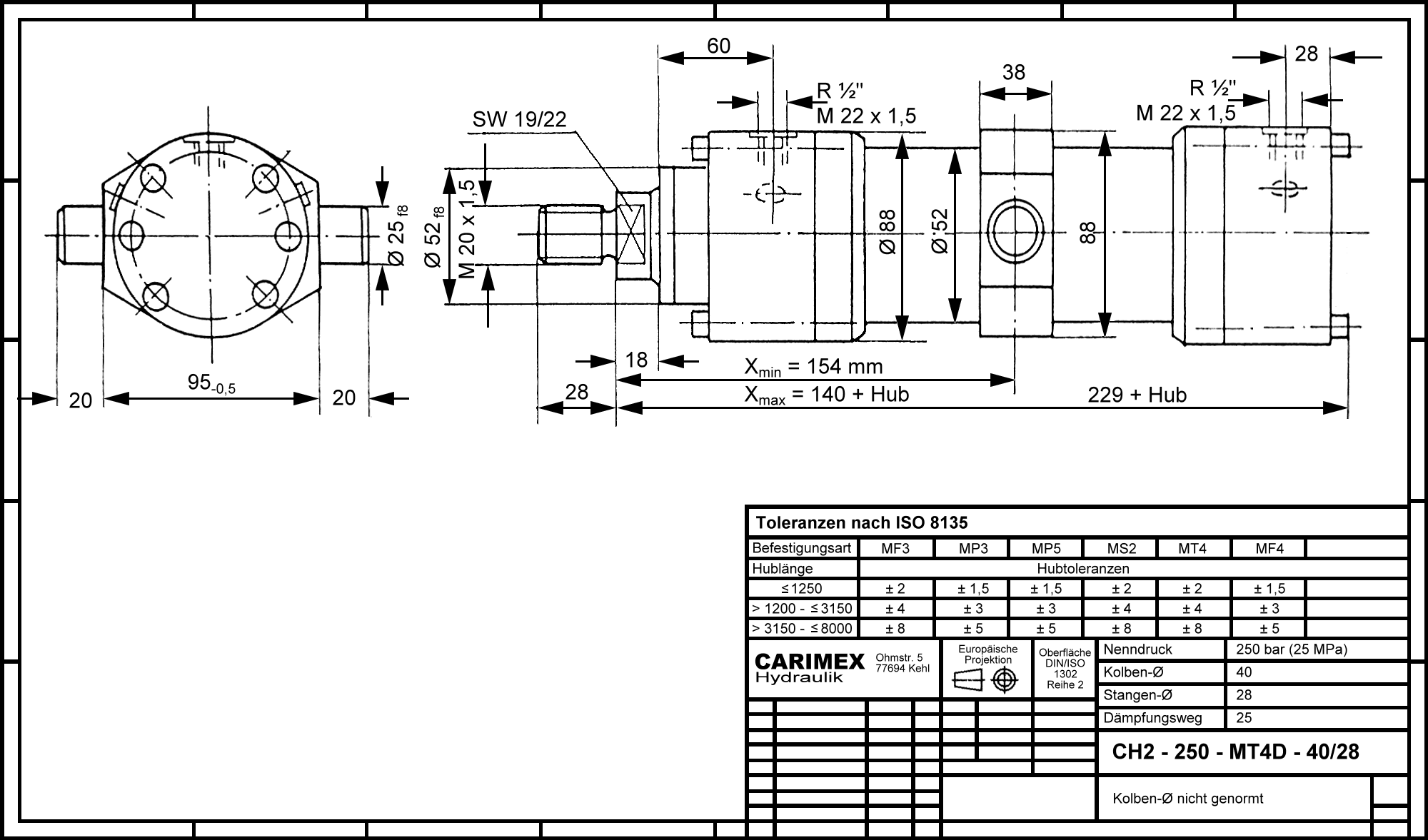

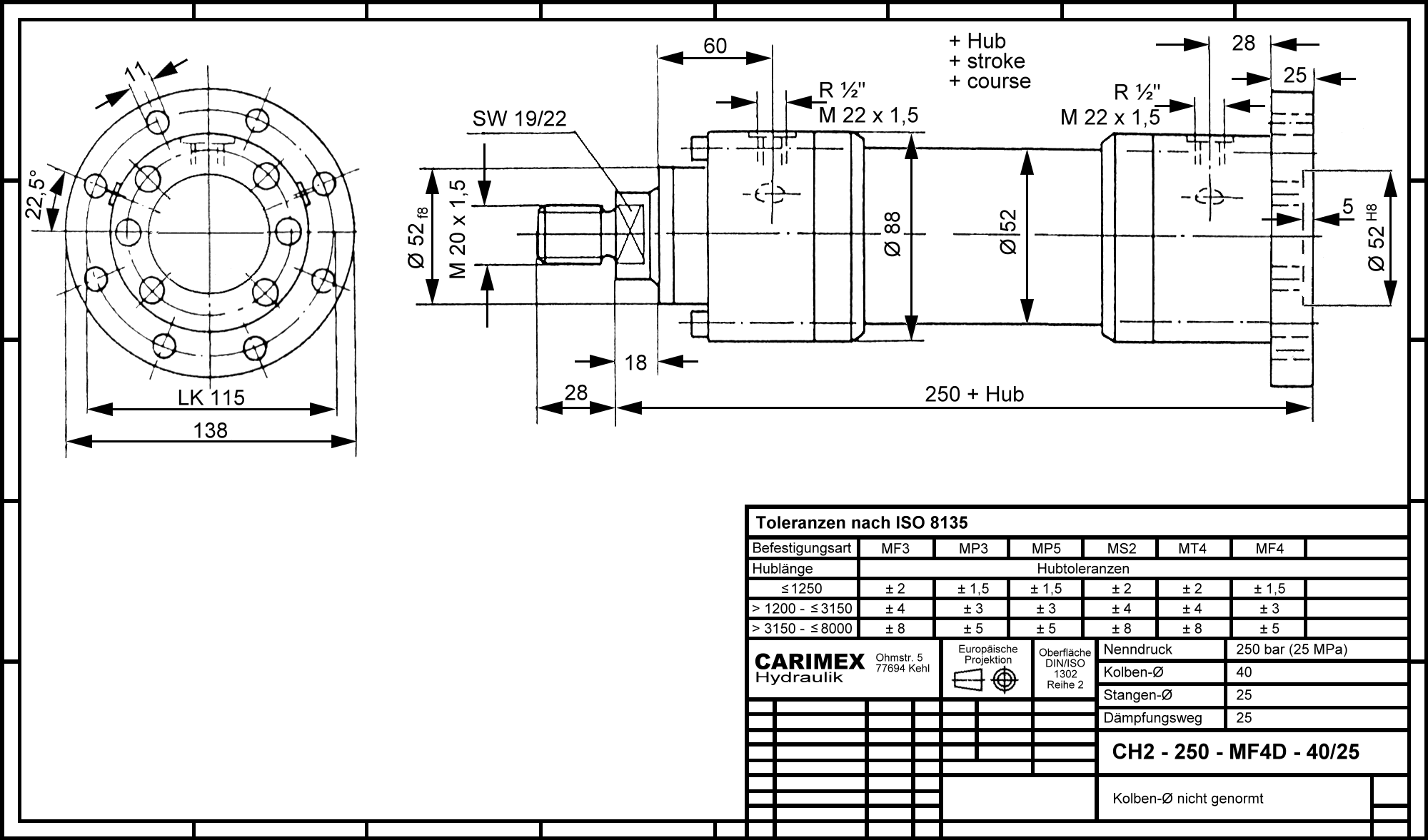

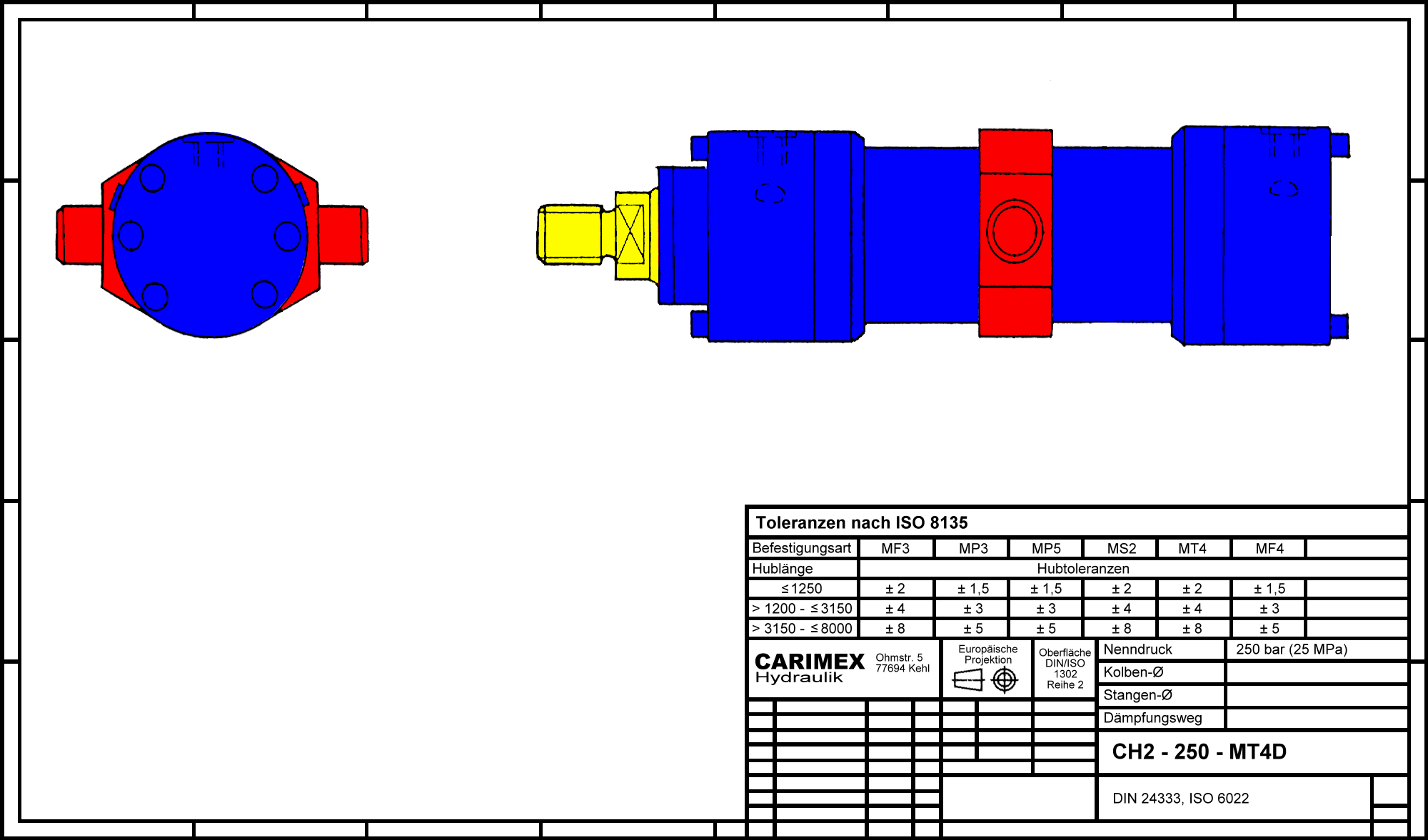

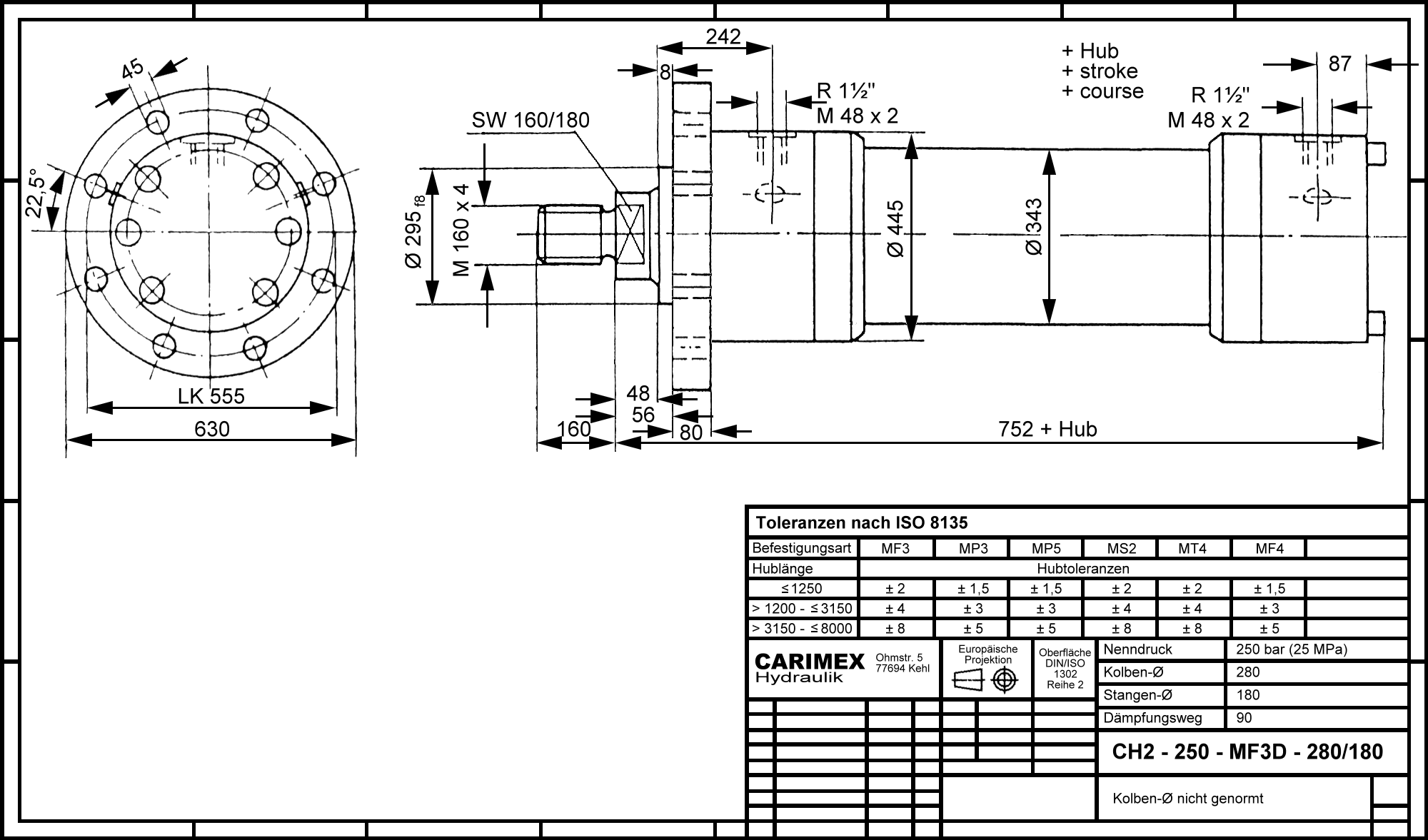

CH2 (nach DIN 24333, ISO 6022, 250 bar)
Maße
Typ
CH2 (nach DIN 24333, ISO 6022, 250 bar)
Maße
Typ
CH2 (nach DIN 24333, ISO 6022, 250 bar)
Maße
Typ
CH2 (nach DIN 24333, ISO 6022, 250 bar)
Maße
Typ
CH2 (nach DIN 24333, ISO 6022, 250 bar)
Maße
Typ

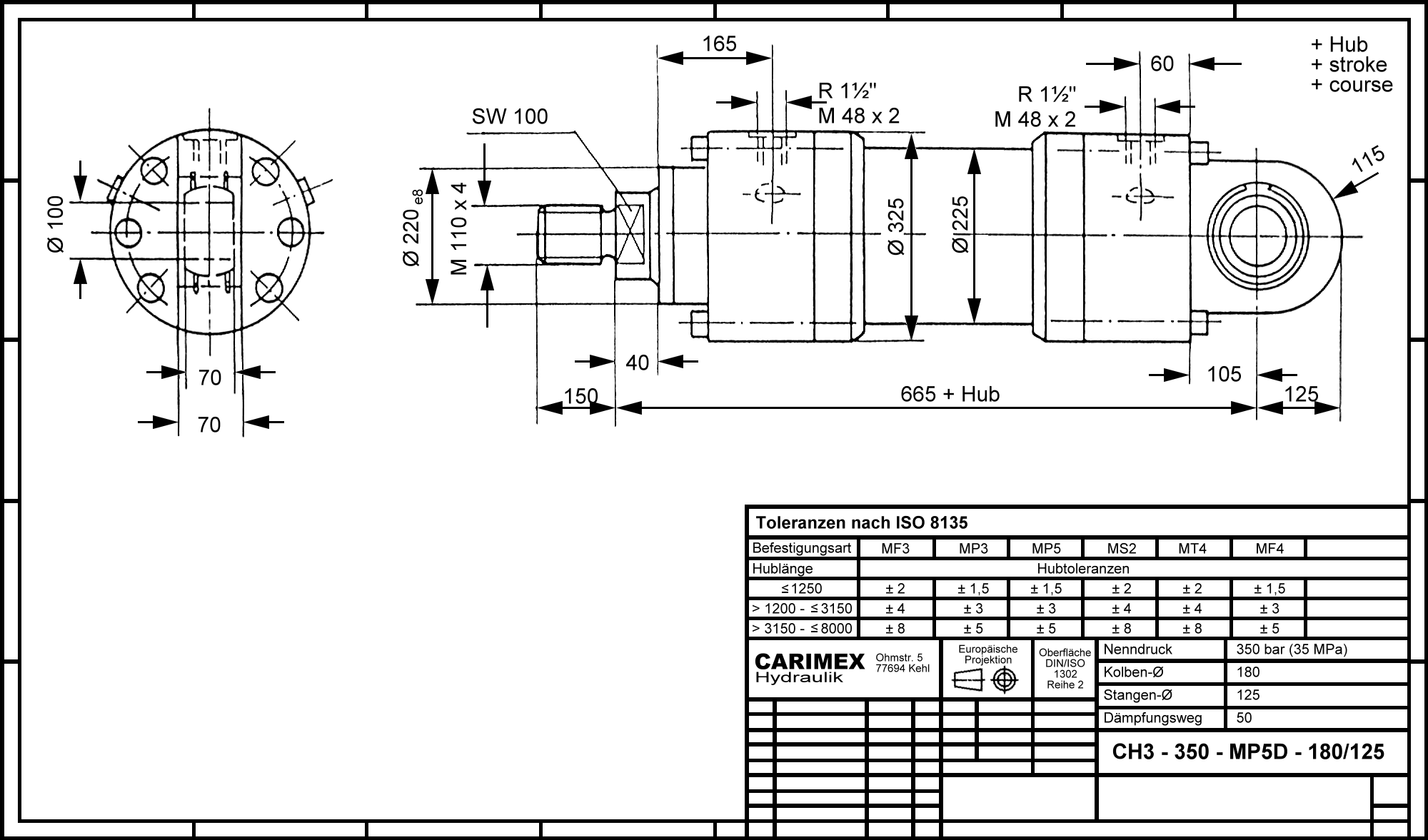

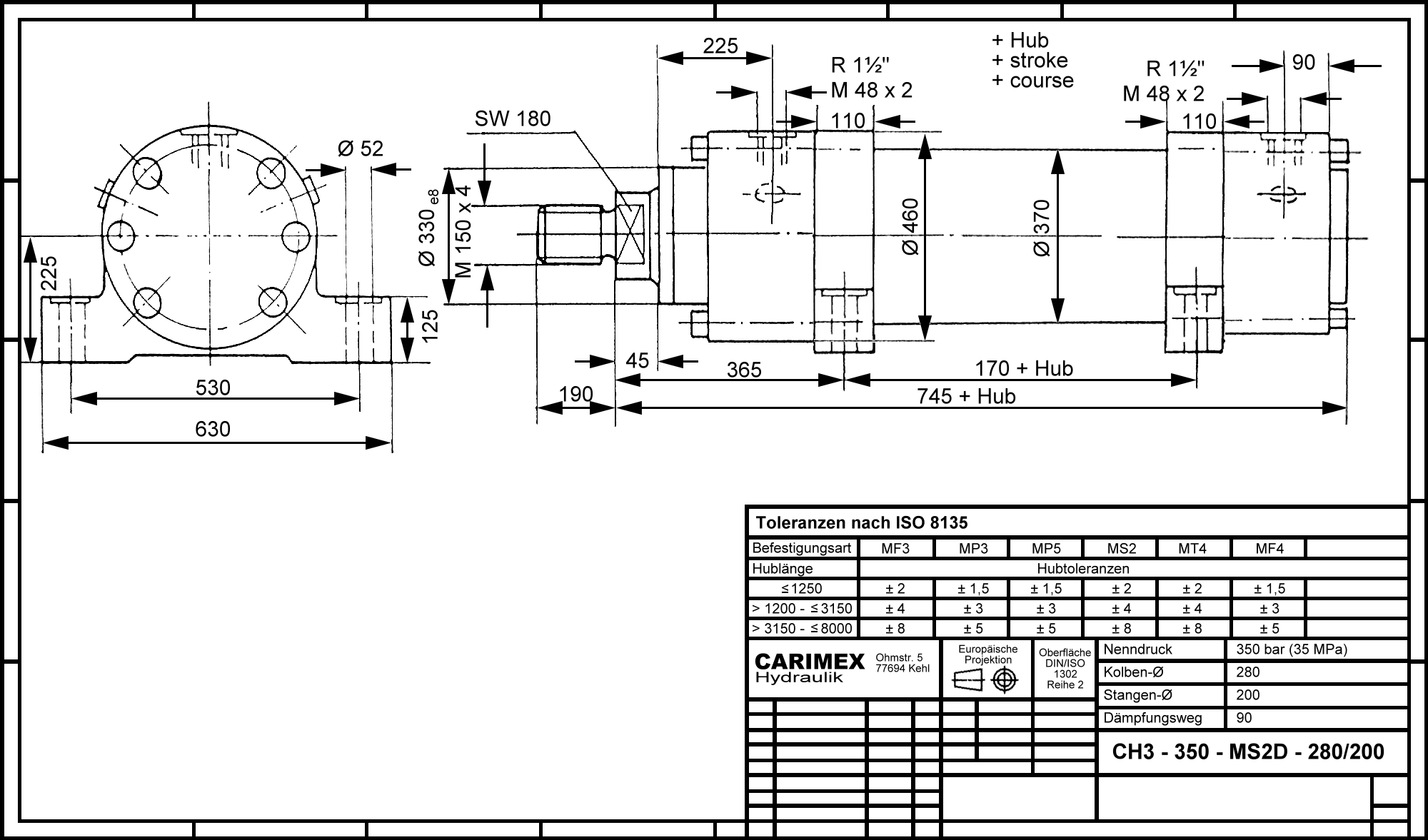

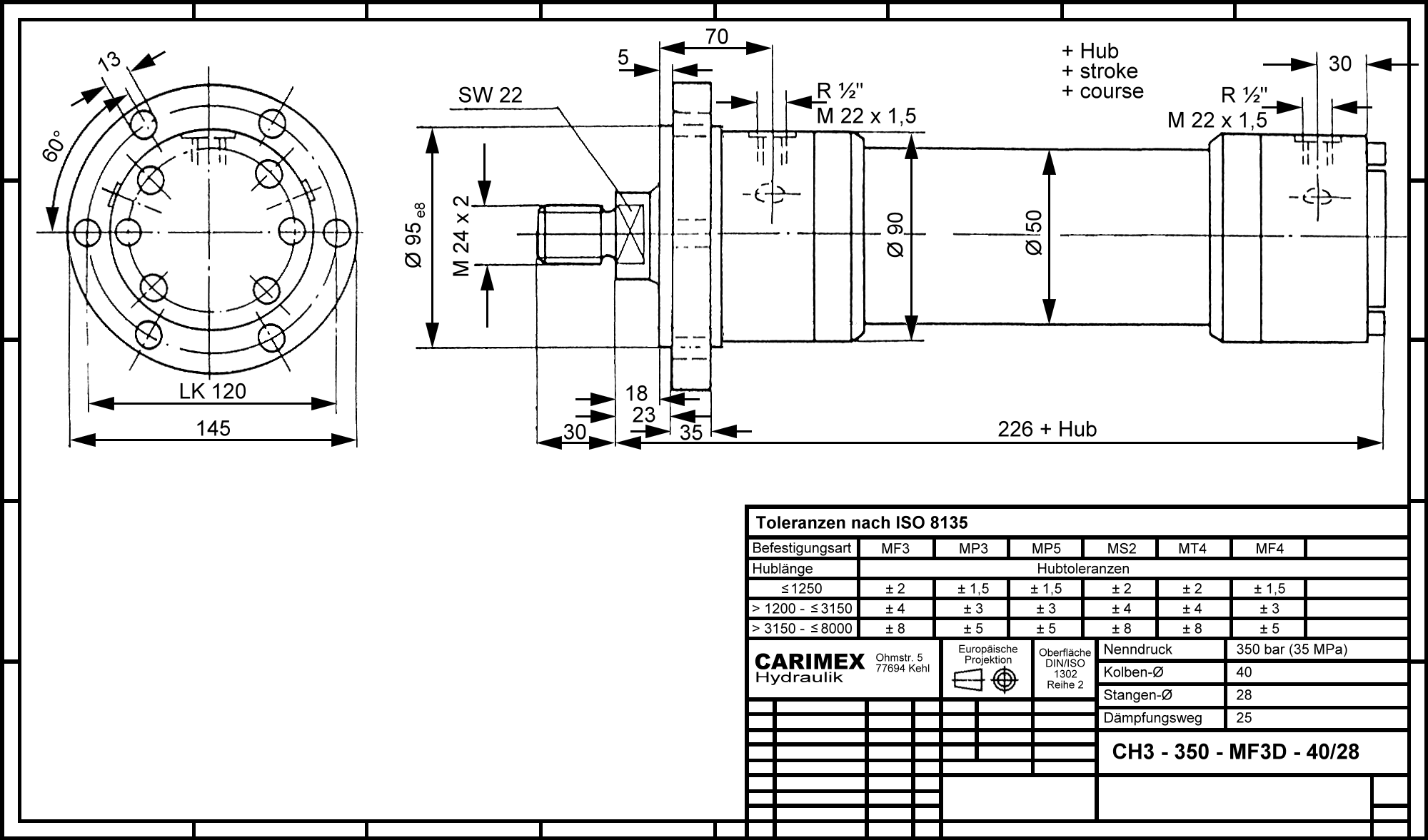

CH3 (Carimex Standard, 350 bar)
Maße
Typ
CH3 (Carimex Standard, 350 bar)
Maße
Typ
CH3 (Carimex Standard, 350 bar)
Maße
Typ
CH3 (Carimex Standard, 350 bar)
Maße
Typ
CH3 (Carimex Standard, 350 bar)
Maße
Typ
CH3 (Carimex Standard, 350 bar)
Maße
Typ

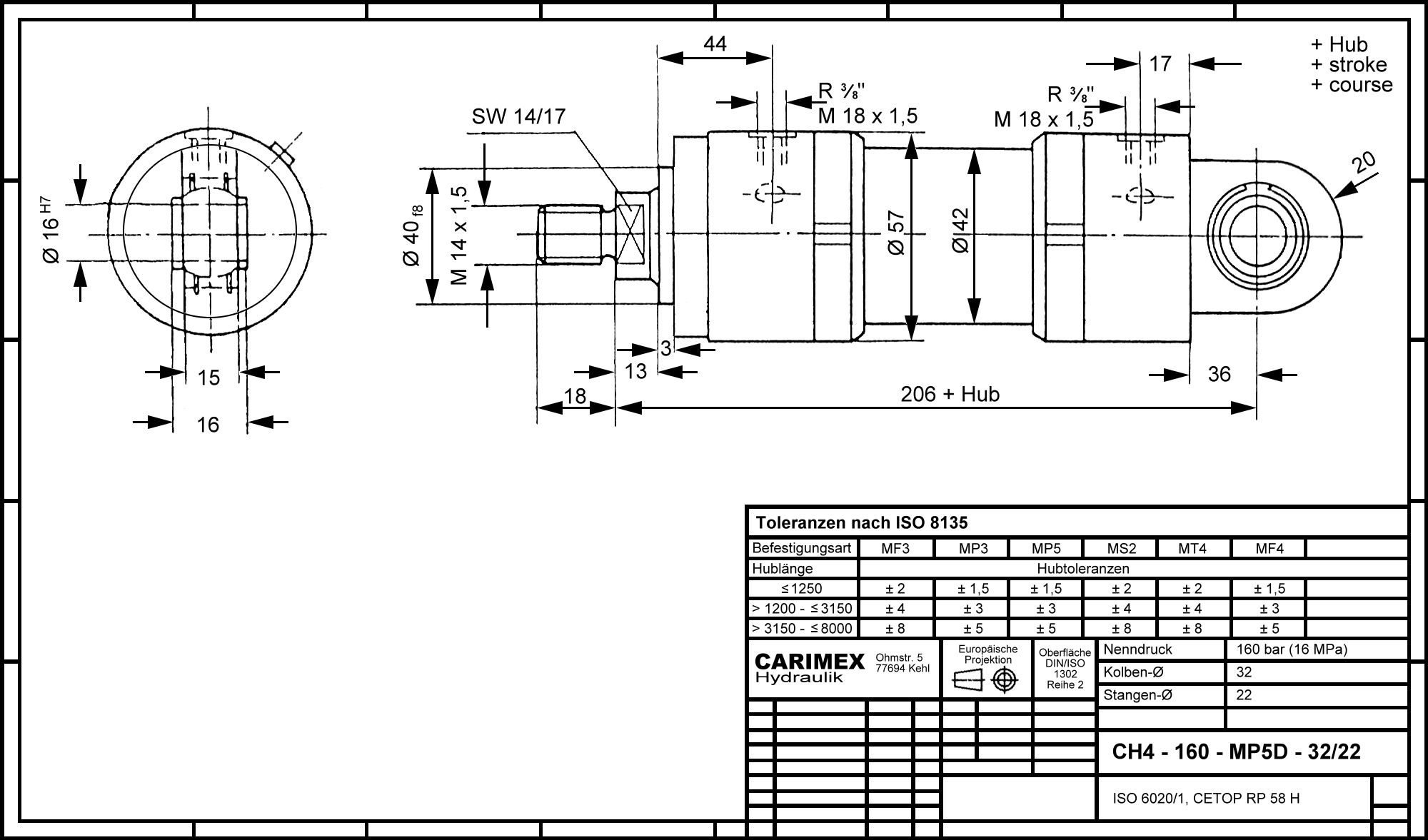

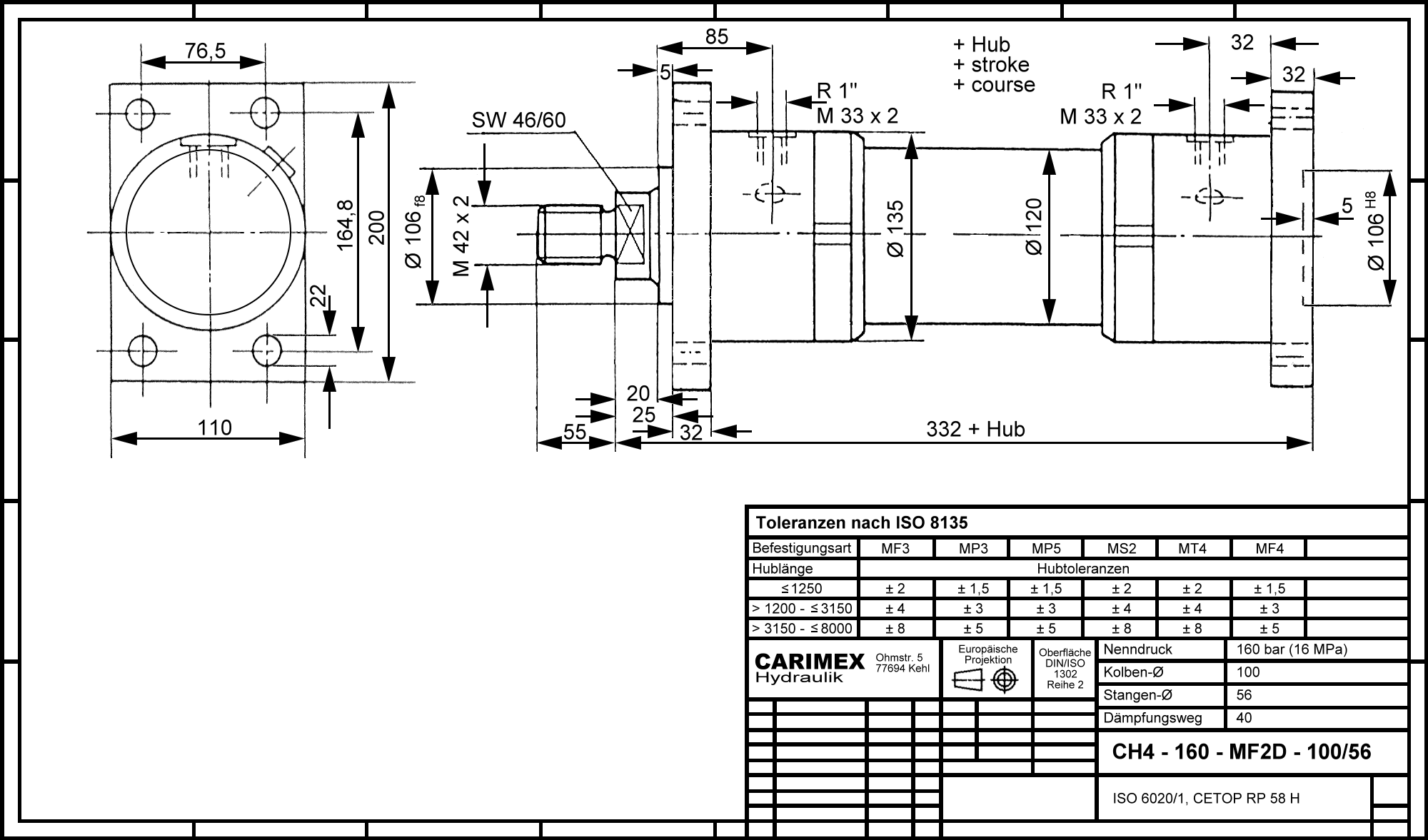

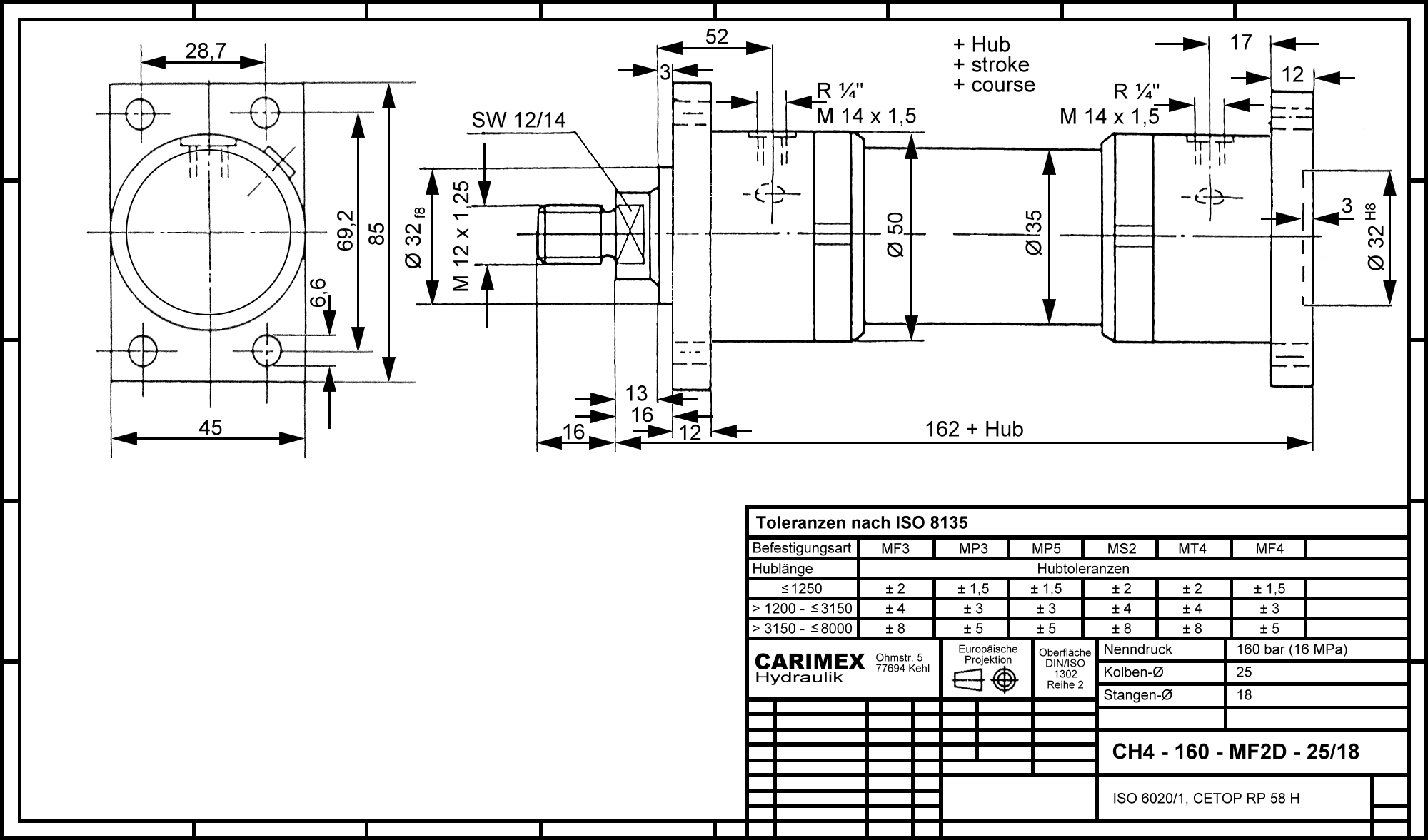

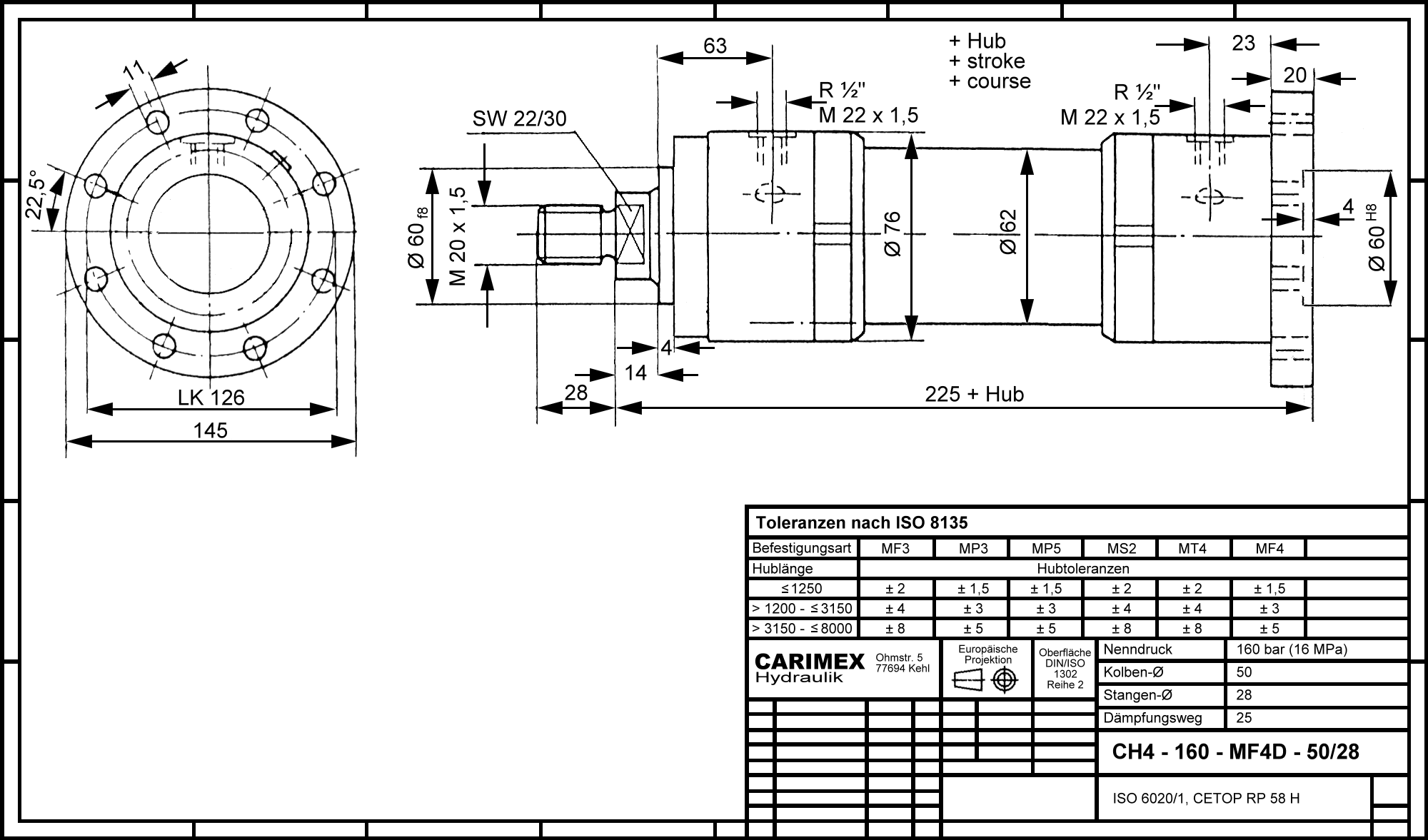

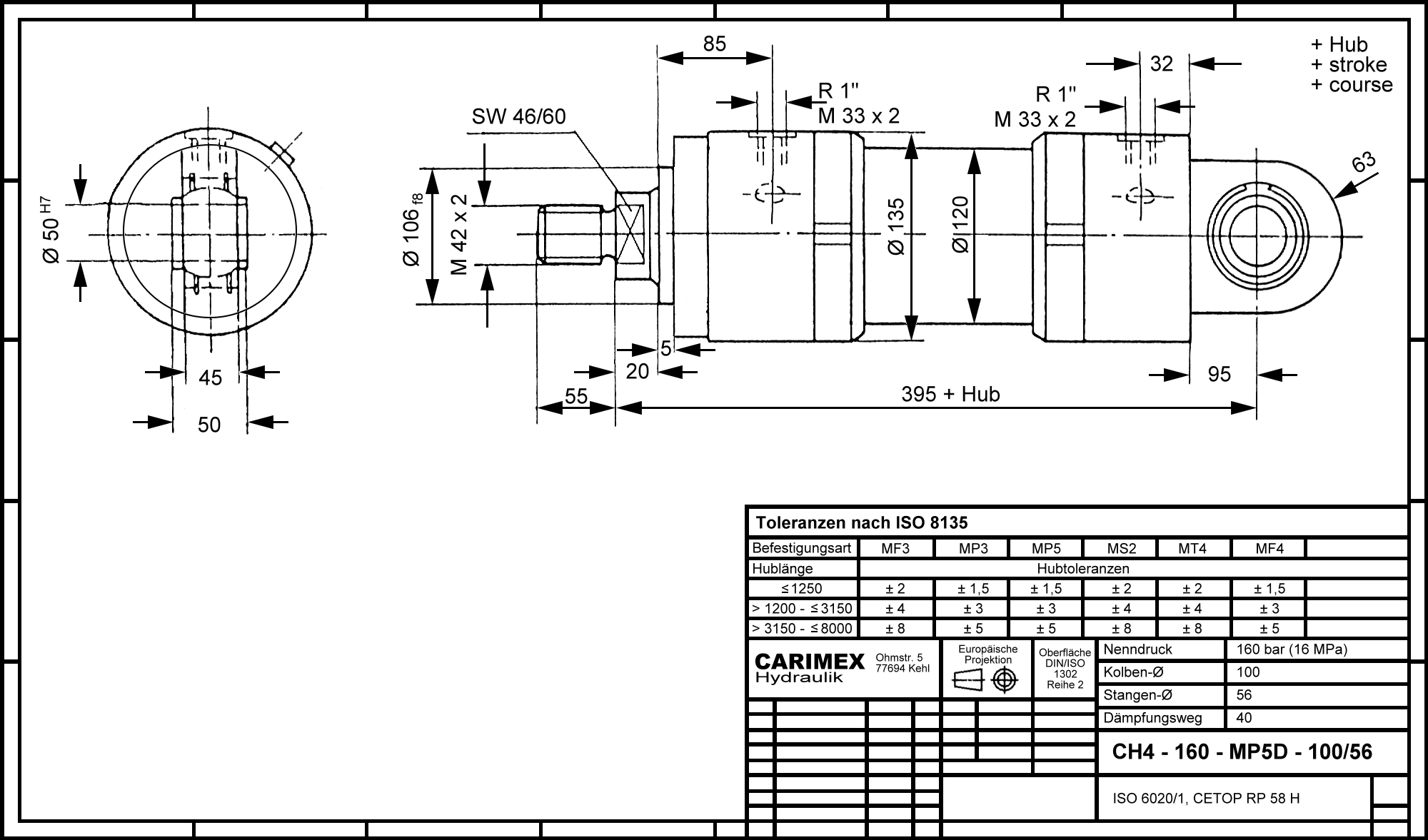

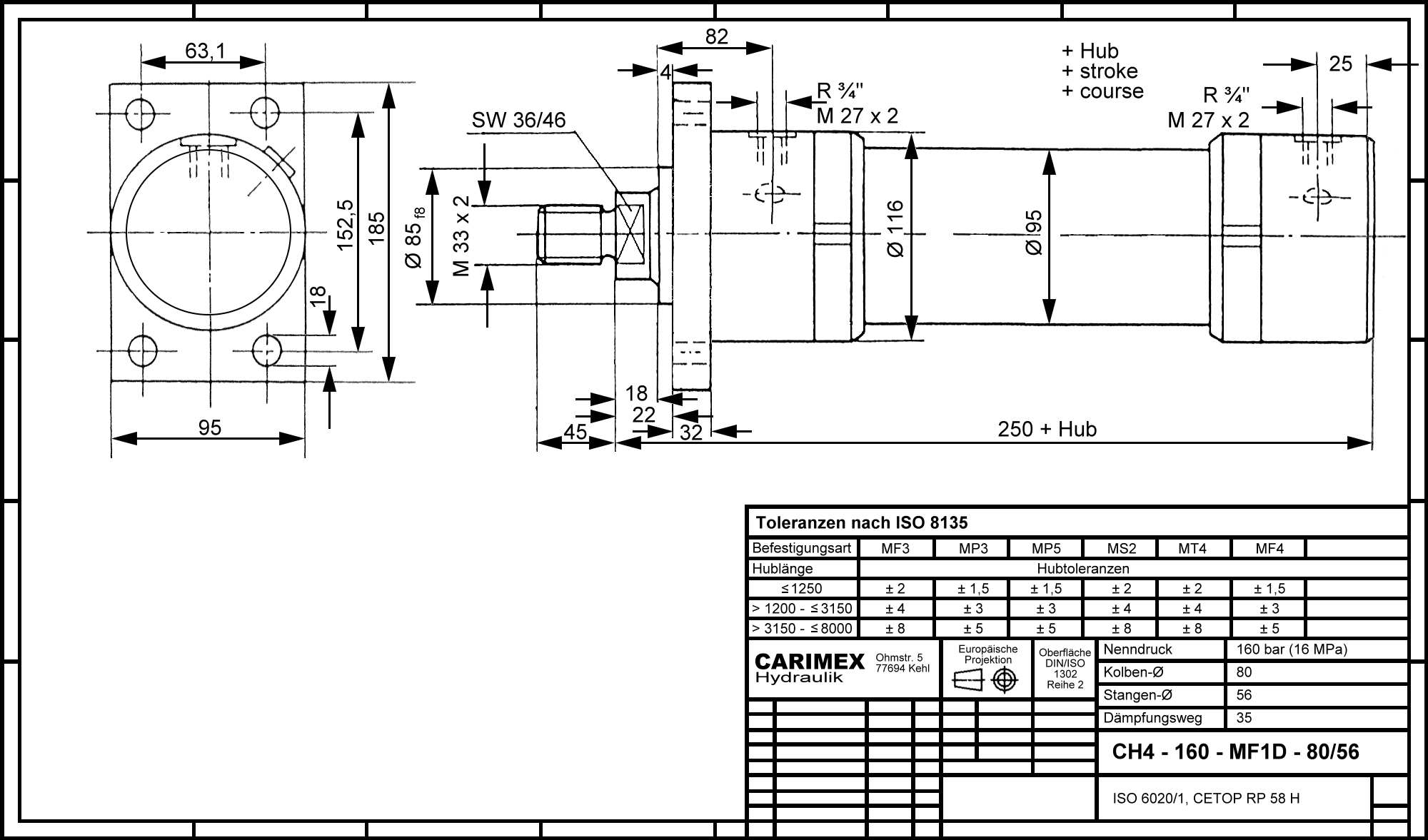

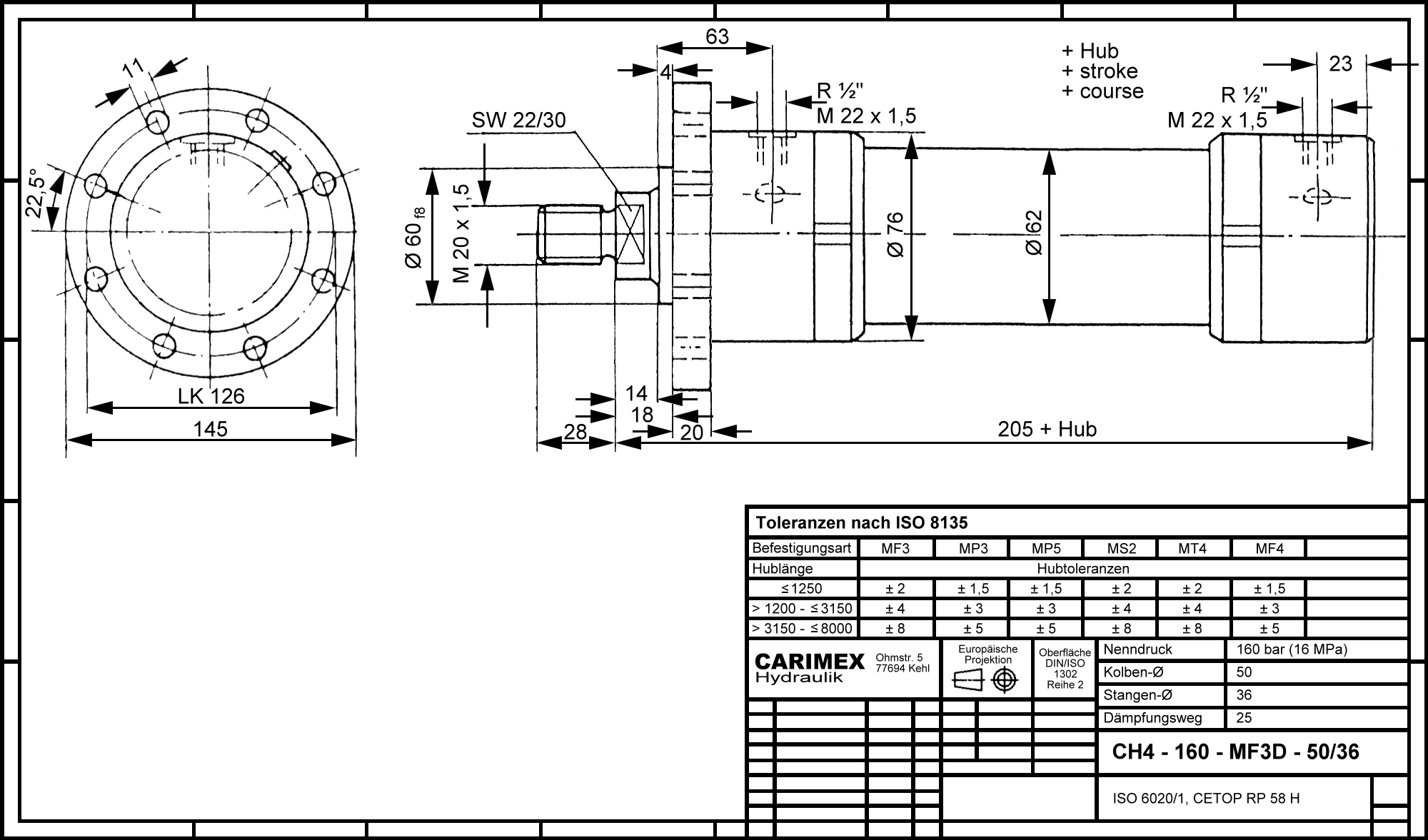

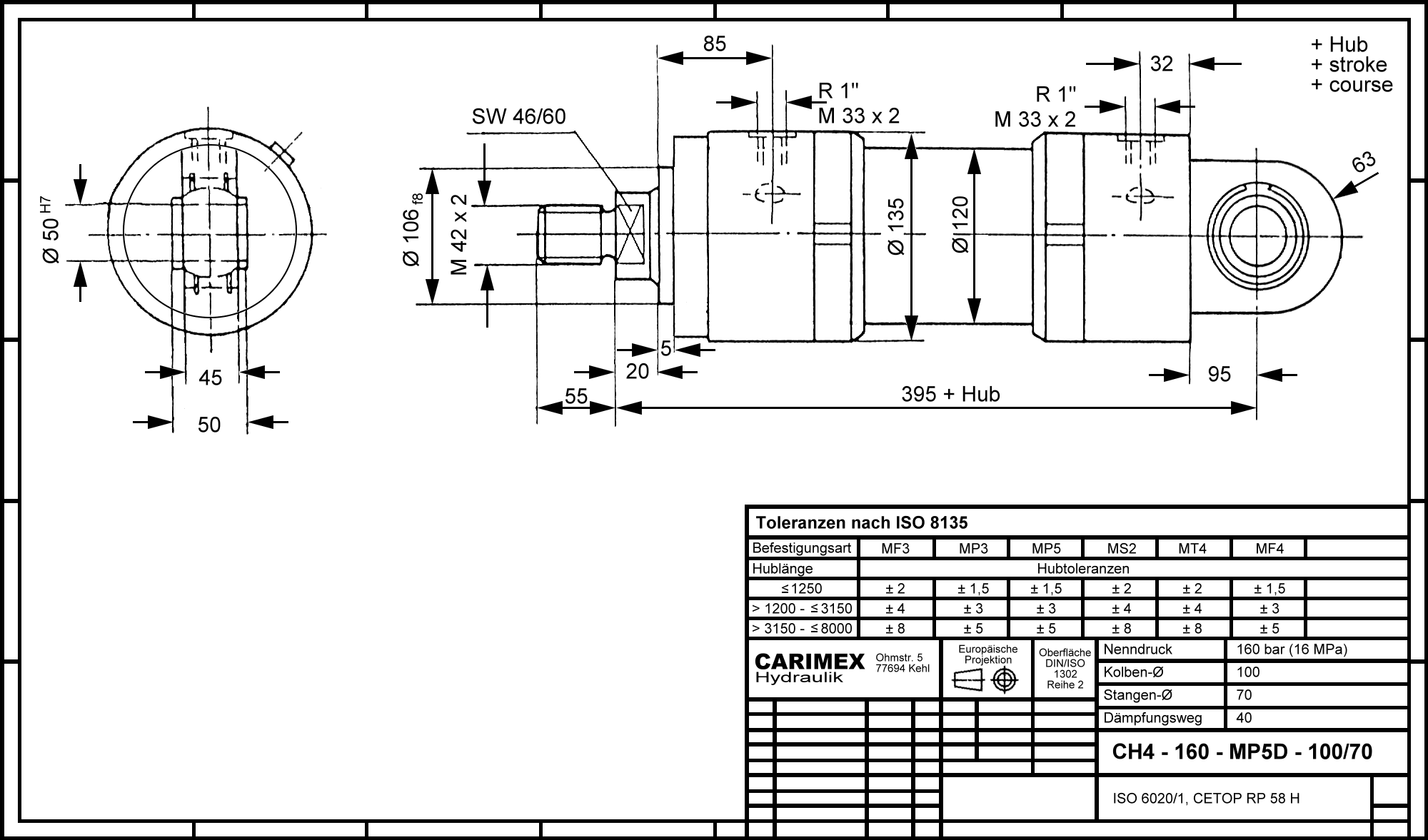

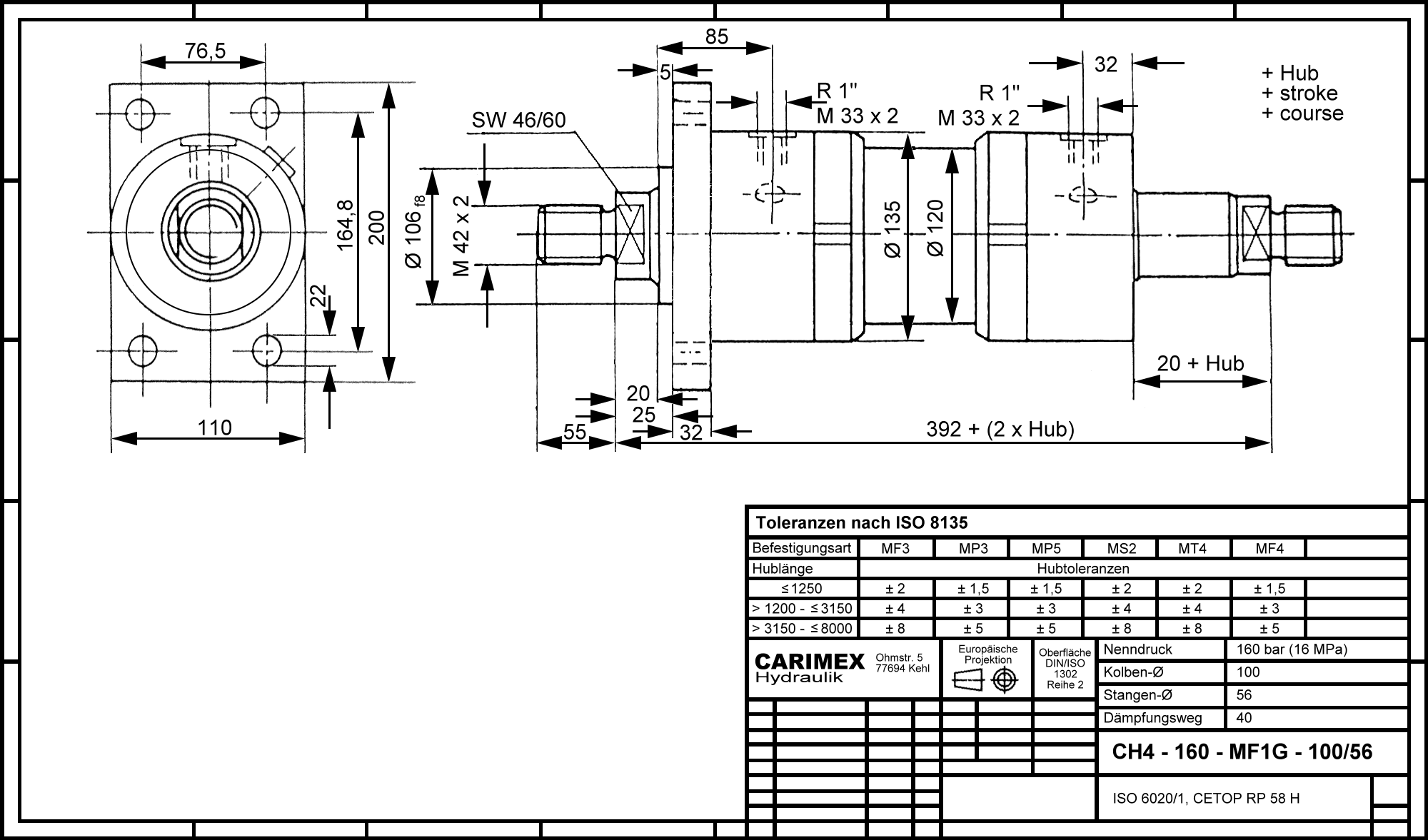

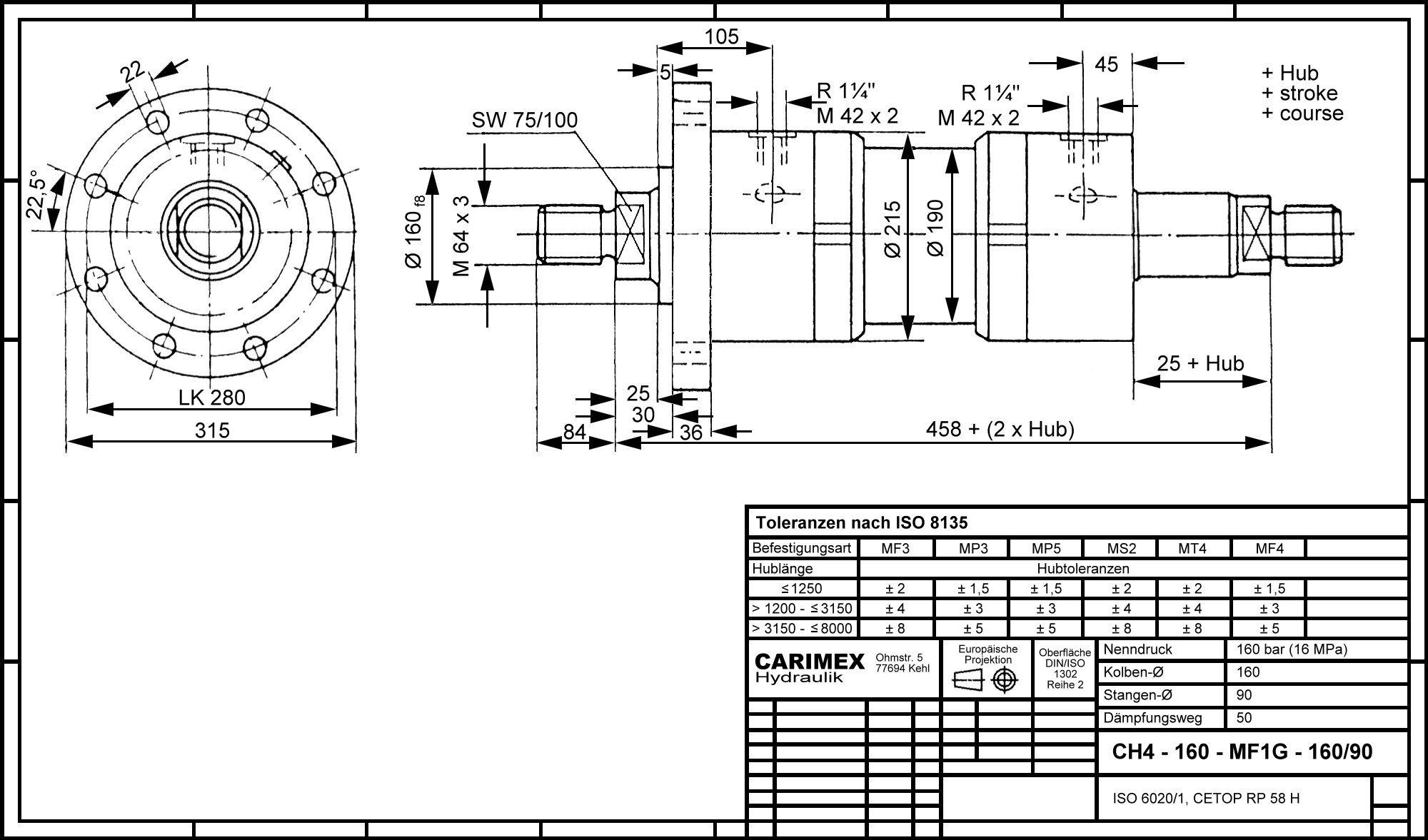

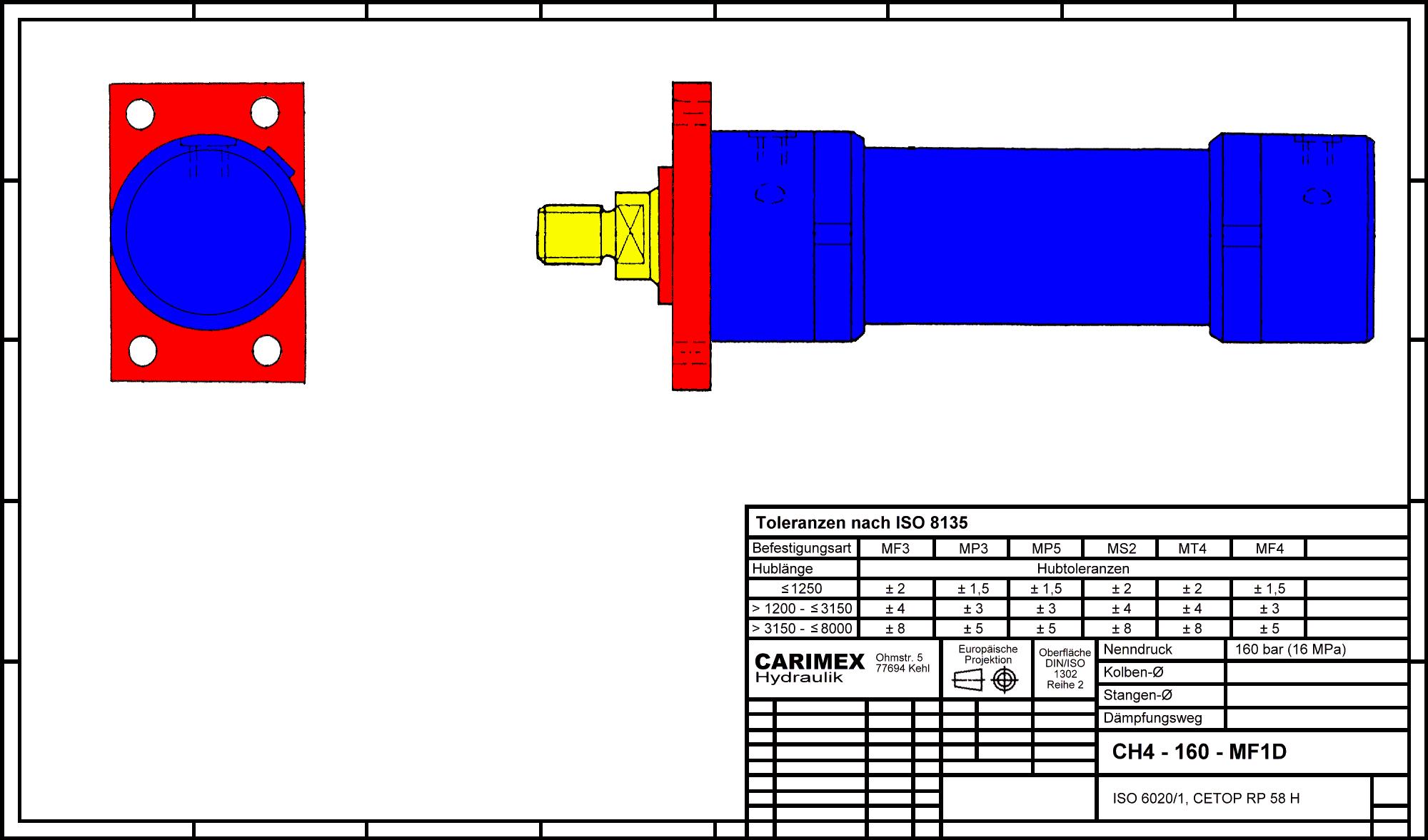

CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ
CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ
CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ
CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ
CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ
CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ
CH4 (nach ISO 6020/1, CETOP RP 58 H, 160 bar)
Maße
Typ

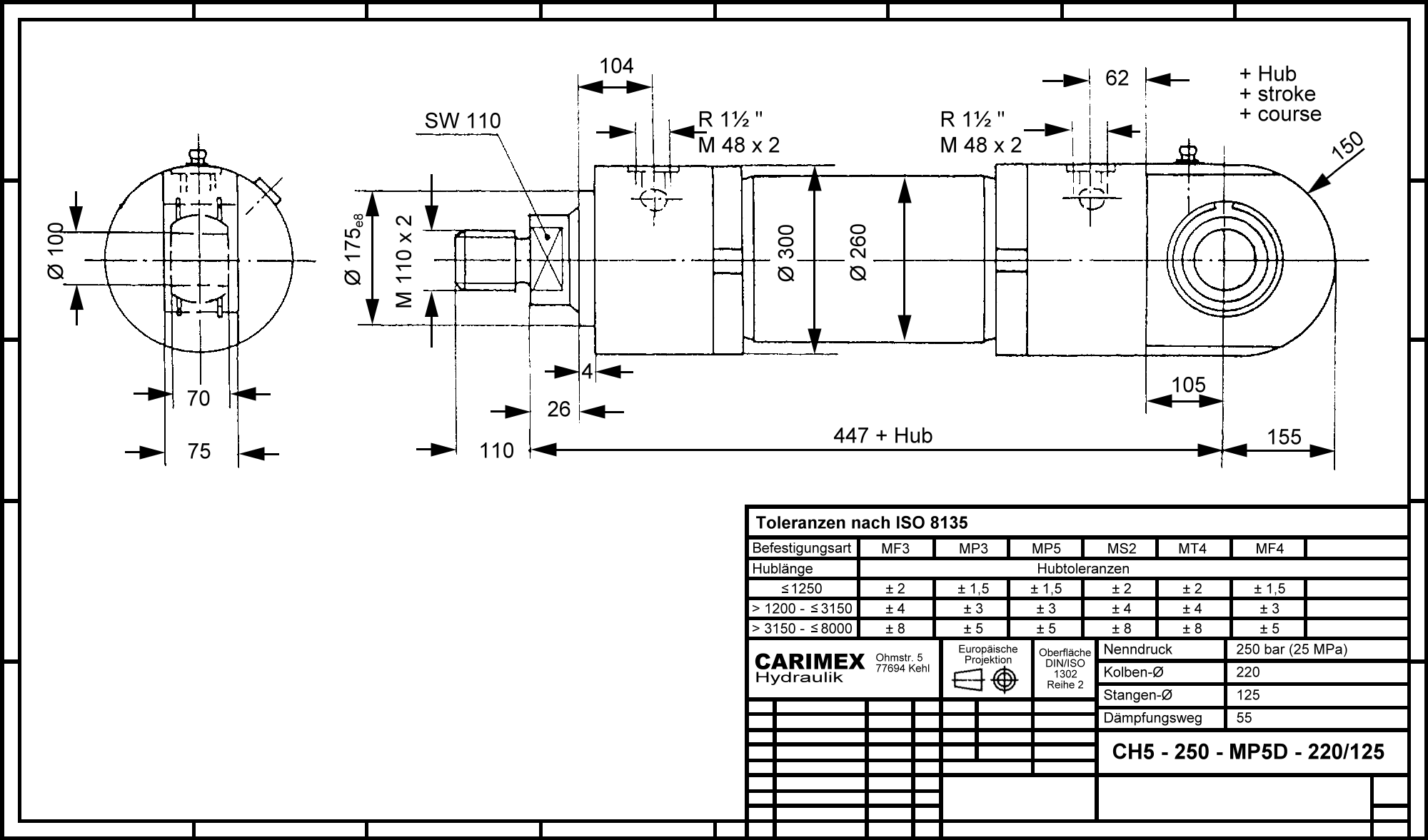

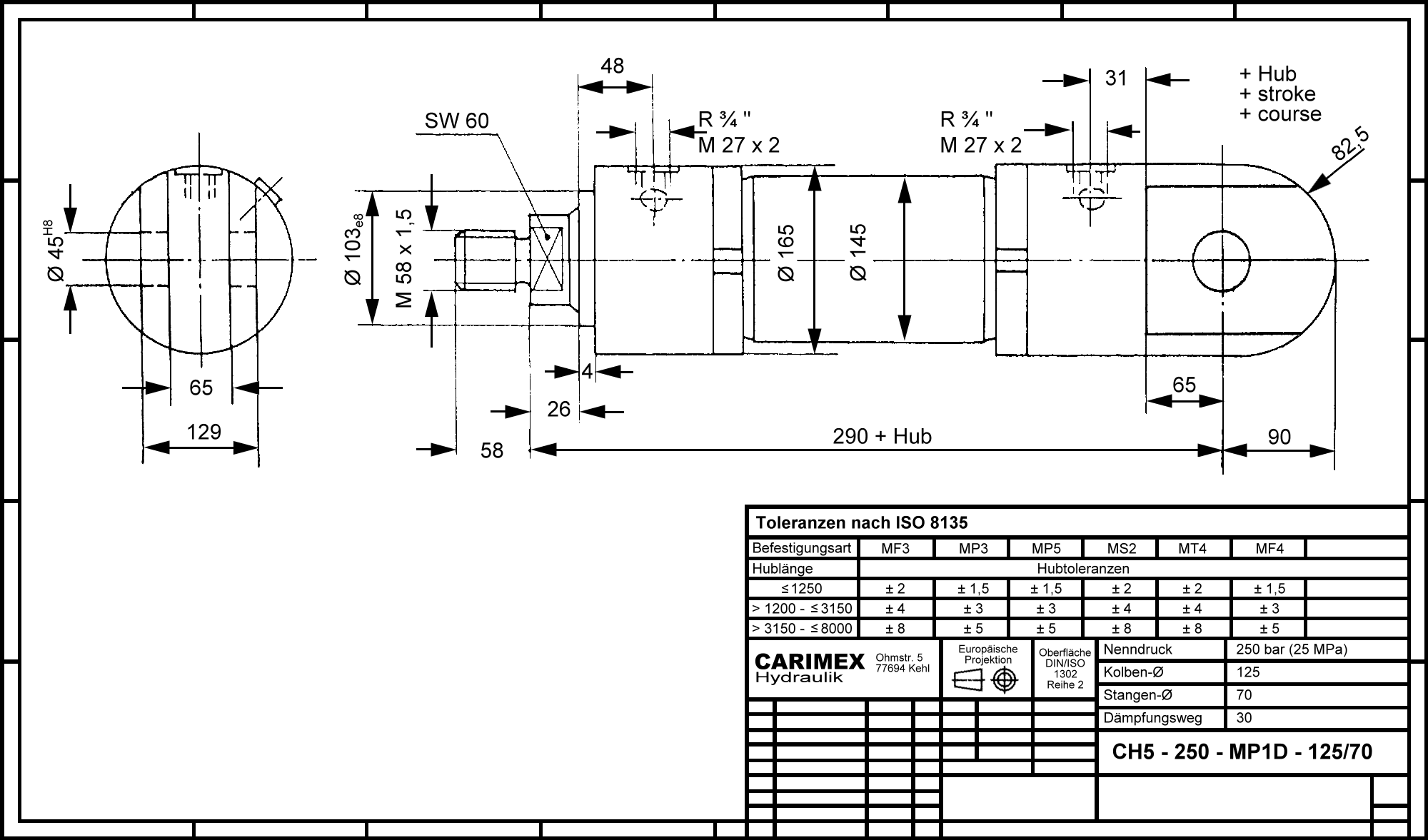

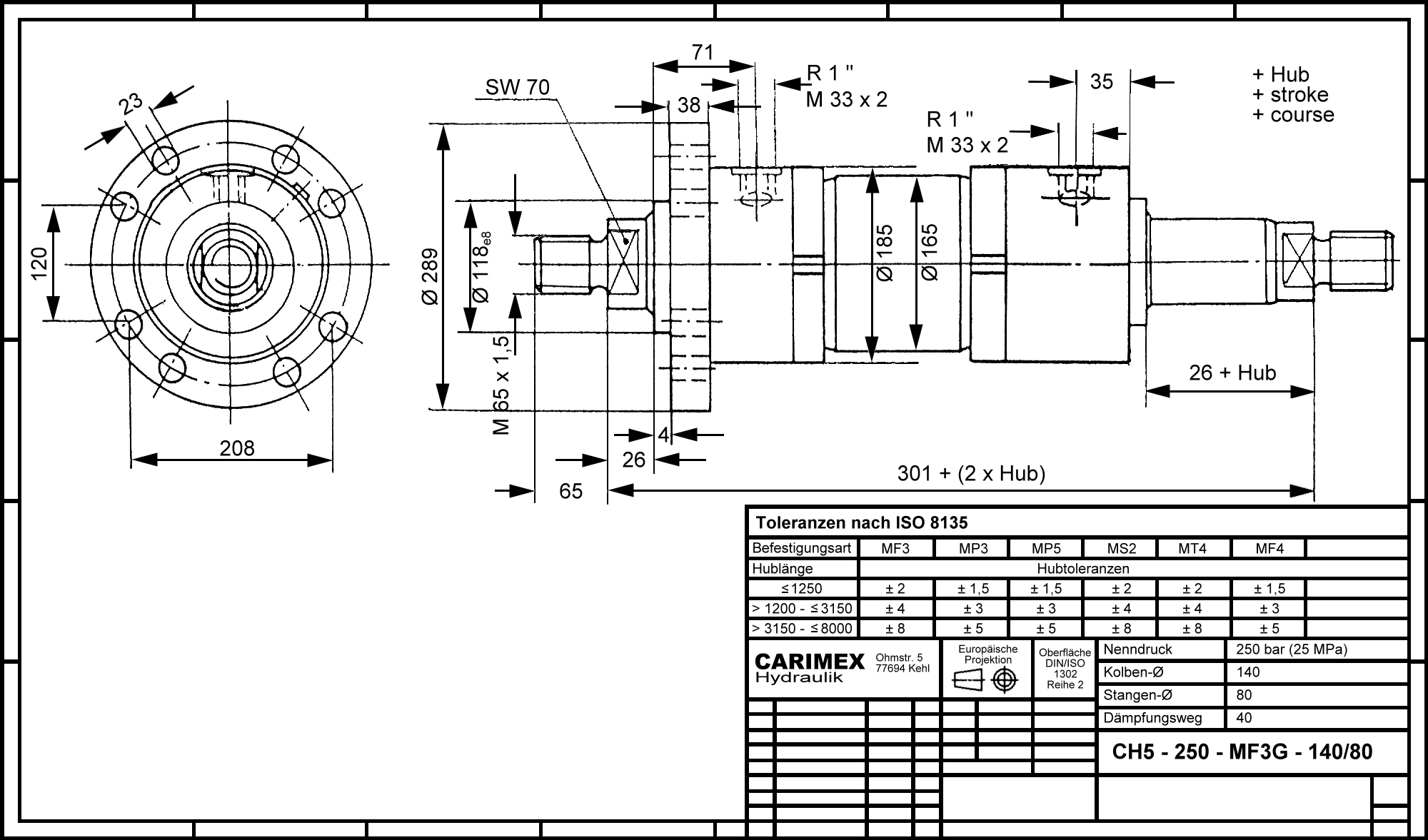

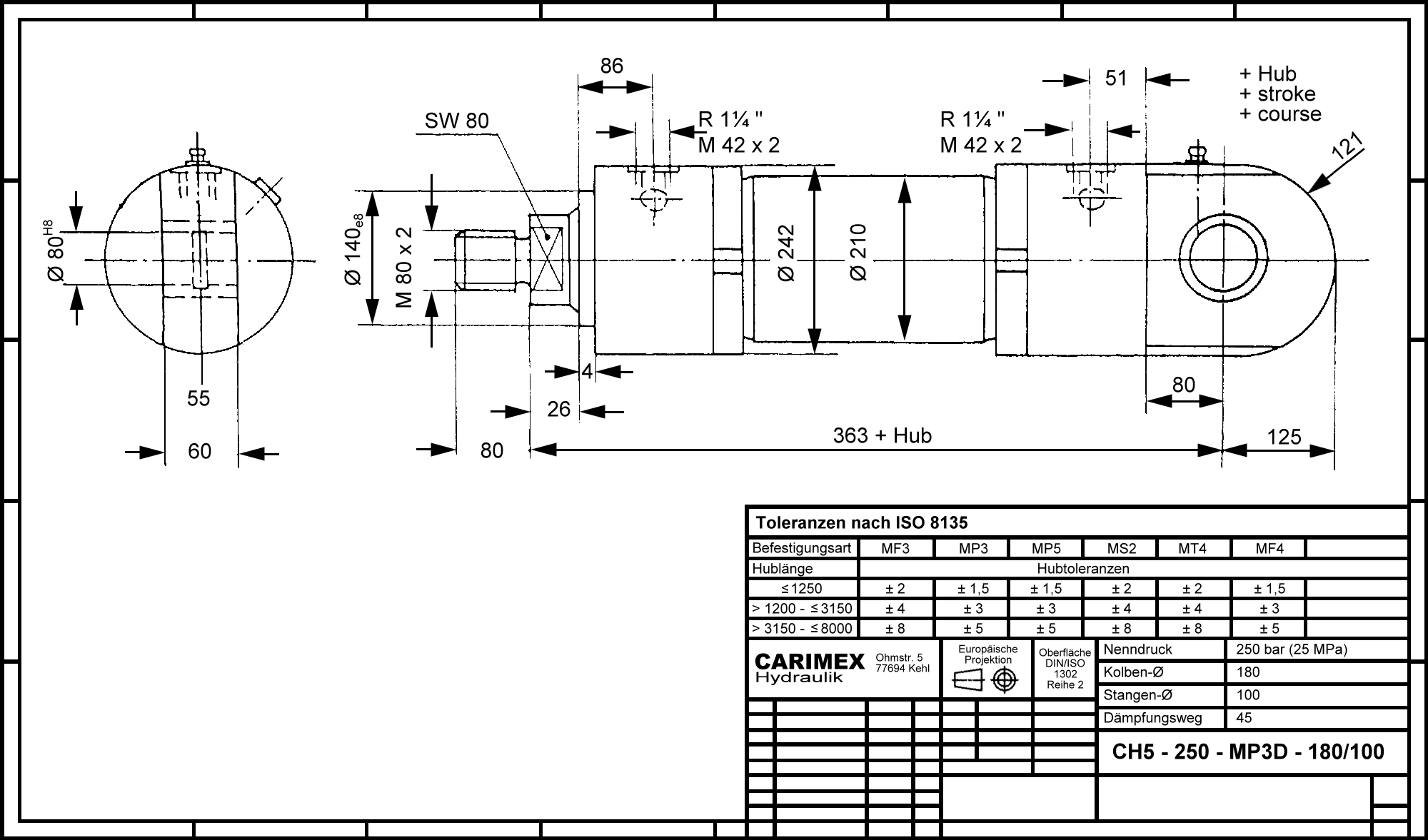

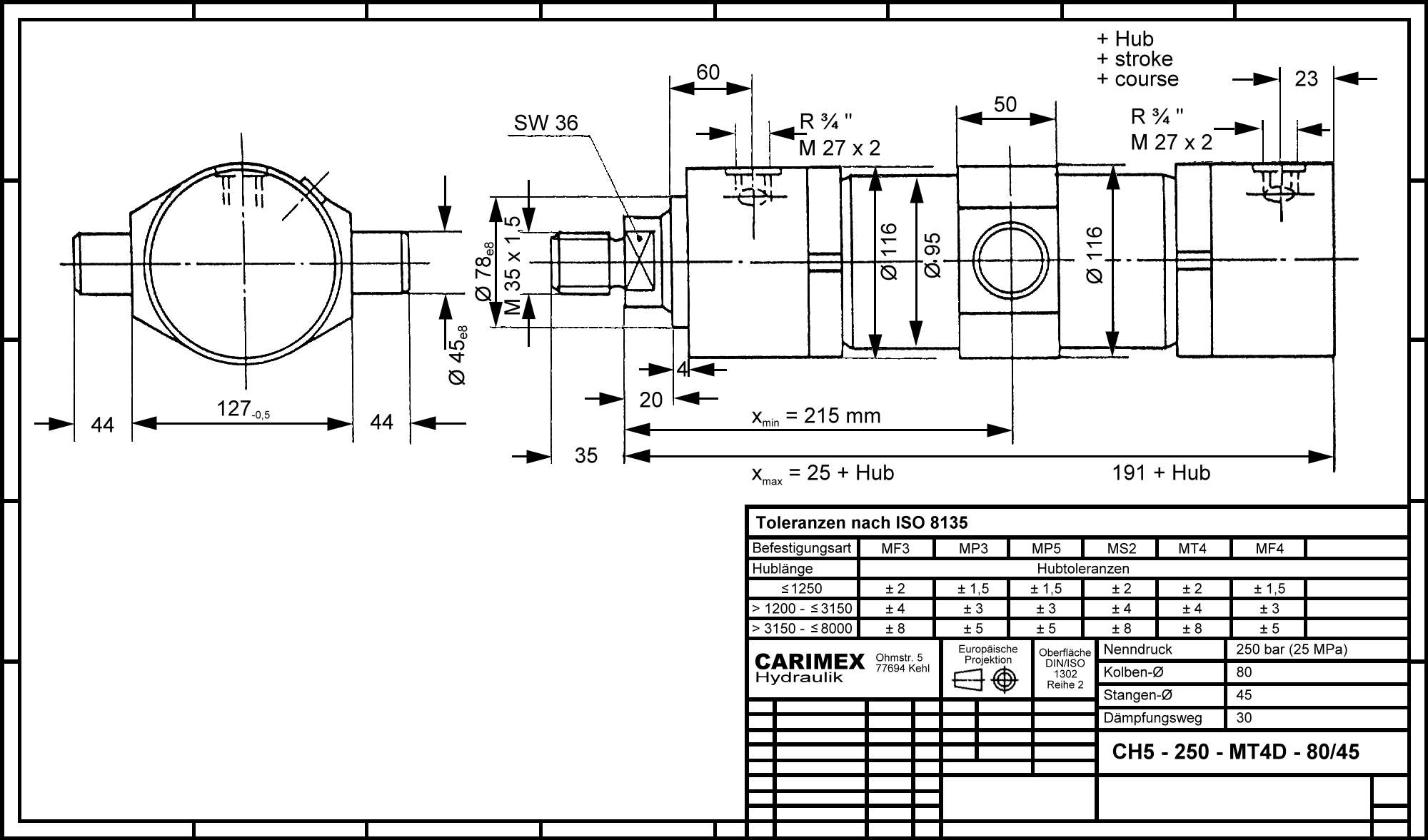

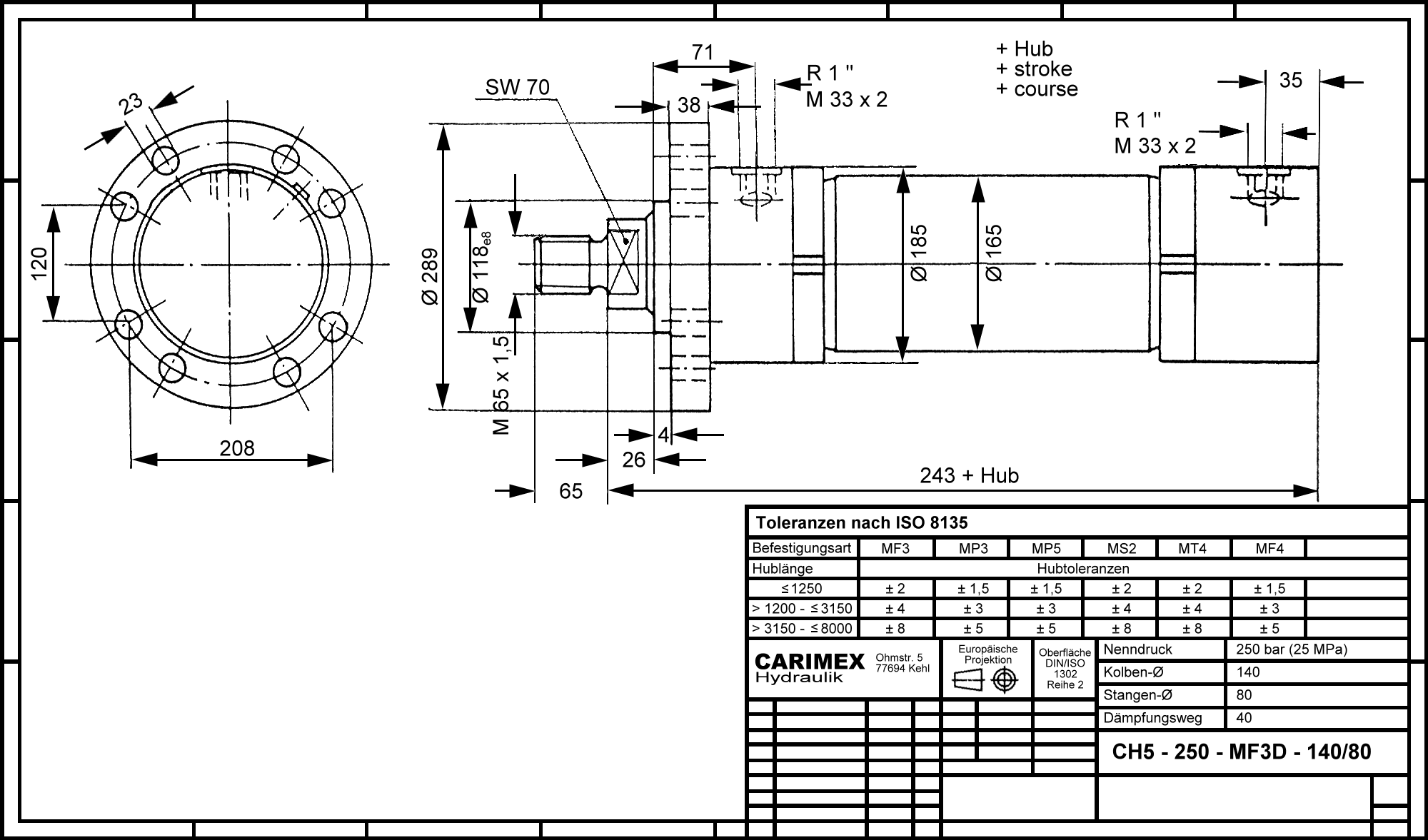

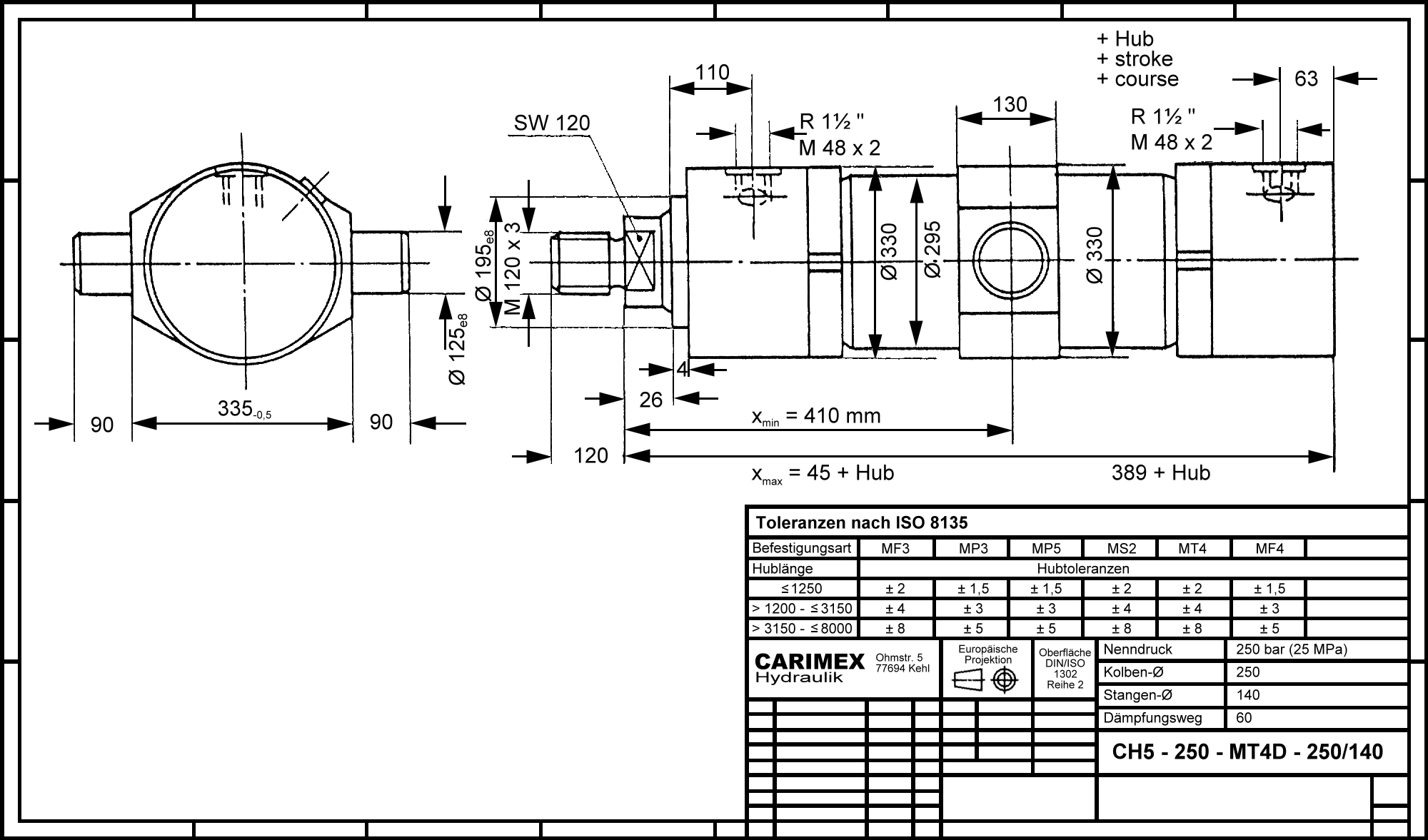

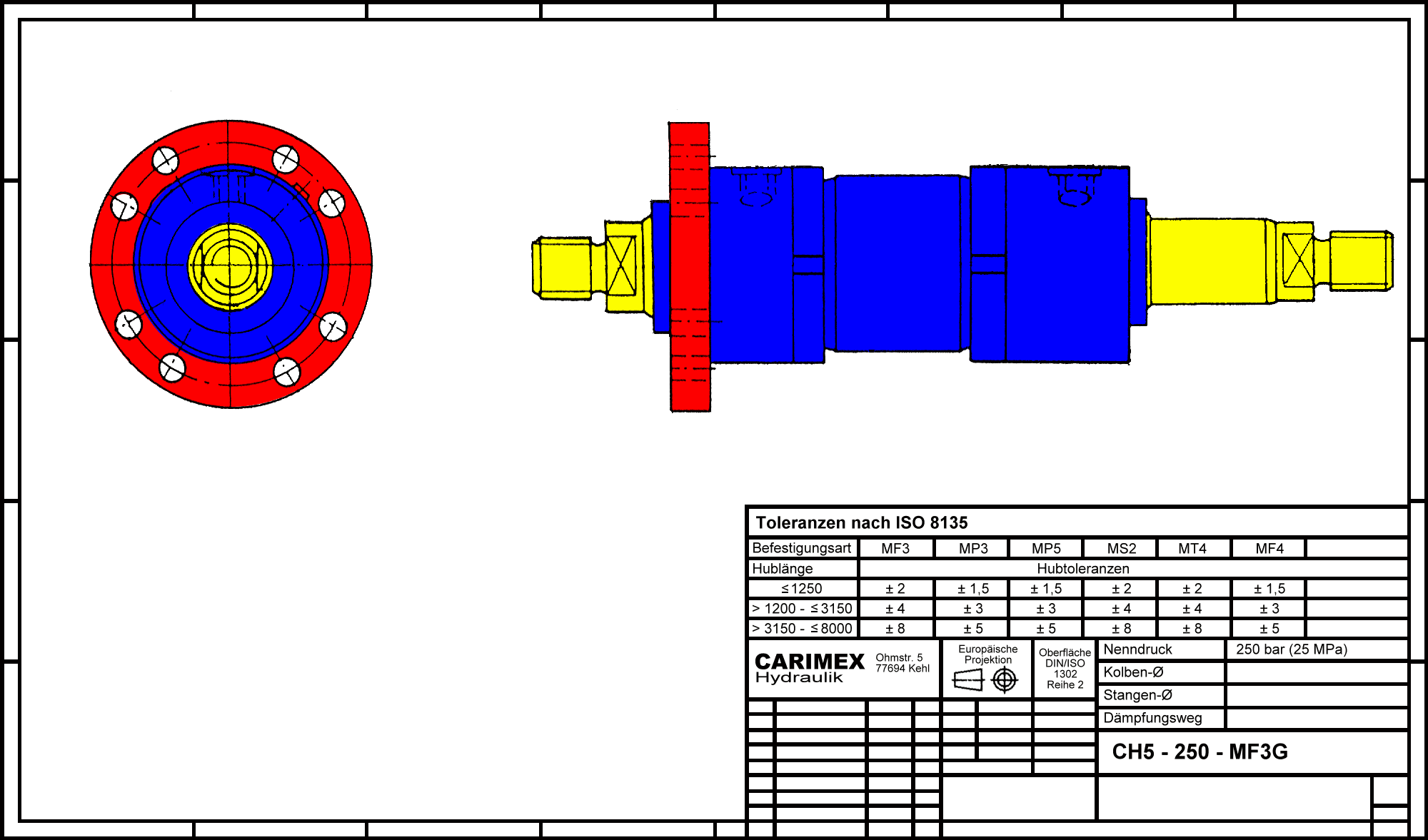

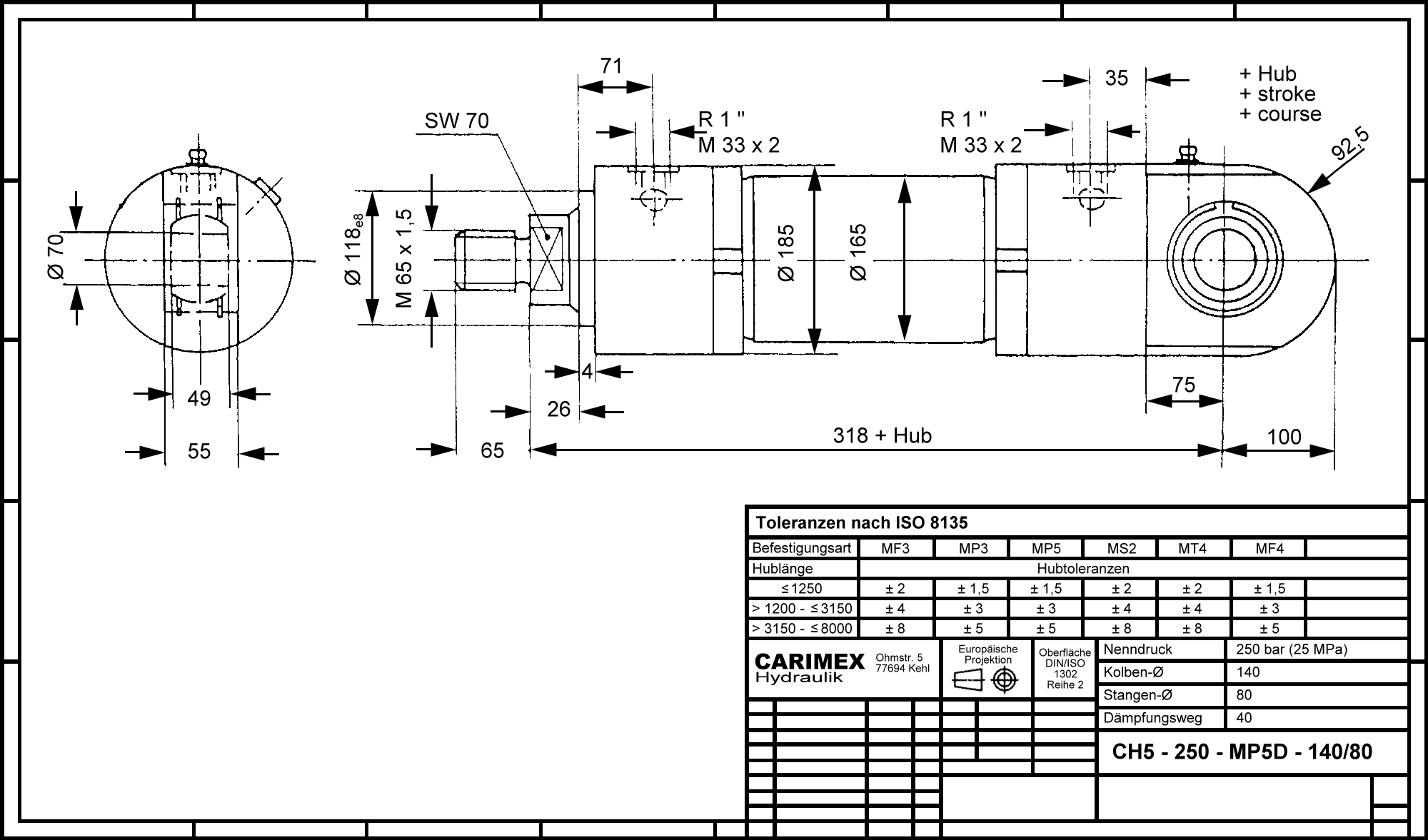

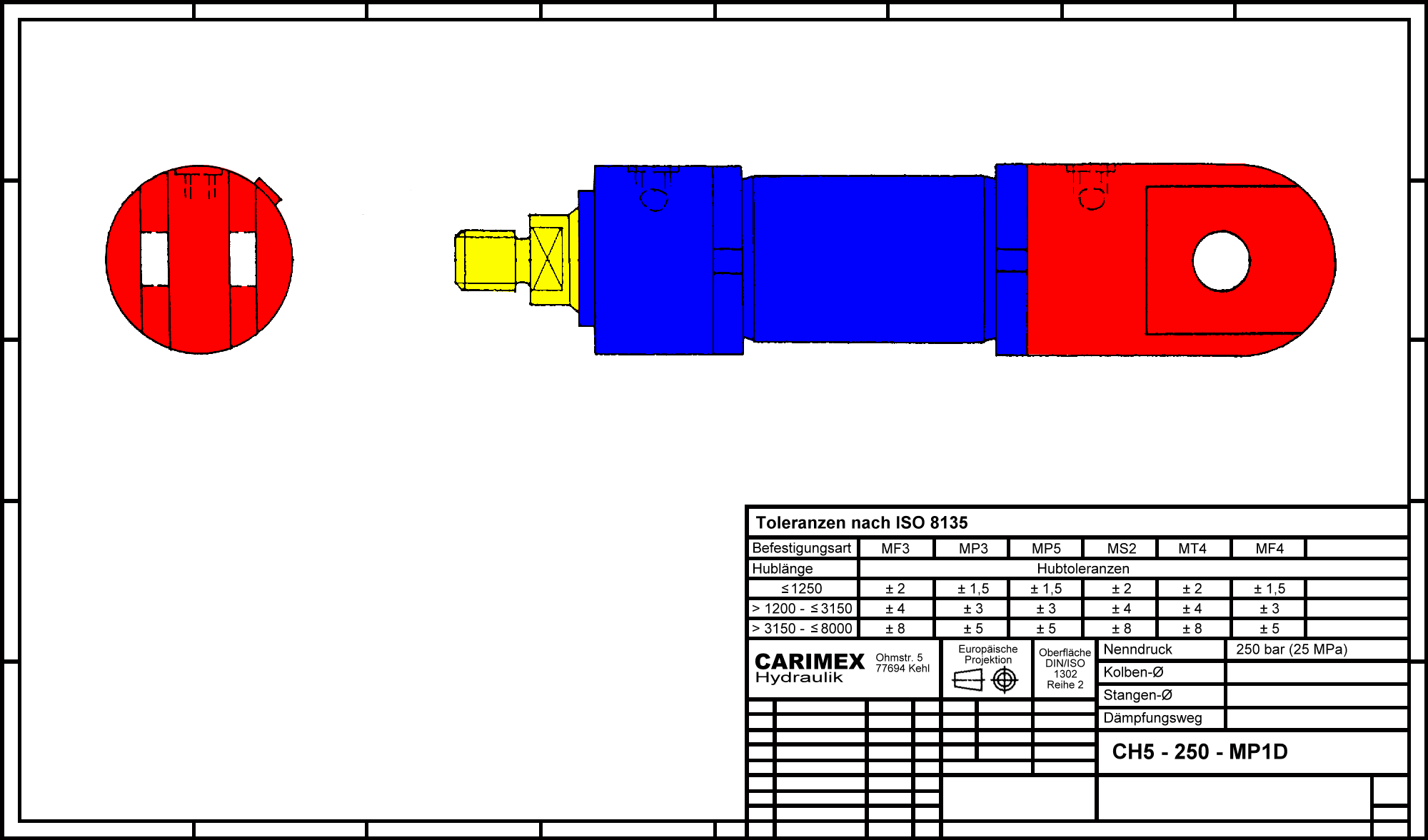

CH5 (Carimex Standard, 250 bar)
Maße
Typ
CH5 (Carimex Standard, 250 bar)
Maße
Typ
CH5 (Carimex Standard, 250 bar)
Maße
Typ
CH5 (Carimex Standard, 250 bar)
Maße
Typ
CH5 (Carimex Standard, 250 bar)
Maße
Typ
CH5 (Carimex Standard, 250 bar)
Maße
